Podwójny układ schodowo-krzyżowy daje wygodę tam, gdzie dwie grupy światła mają być sterowane z kilku miejsc naraz, bez cofania się do jednego przełącznika. Pokażę Ci, jak podłączyć włącznik schodowy podwójny krzyżowy bez zgadywania: od rozpoznania elementów, przez dobór przewodów, po końcowy test działania. To temat praktyczny, ale tylko wtedy, gdy od początku trzymasz się właściwej kolejności i nie mylisz dwóch niezależnych torów.
Układ działa poprawnie tylko wtedy, gdy każdy tor ma własną, konsekwentną parę połączeń
- W praktyce chodzi o dwa niezależne obwody schodowo-krzyżowe w jednej instalacji.
- Na krańcach montuje się podwójne łączniki schodowe, a pośrodku podwójny łącznik krzyżowy.
- Neutralny N i ochronny PE nie przechodzą przez klasyczny mechanizm łącznika - prowadzi się je do opraw i łączy w puszce.
- Przed montażem policz żyły, sprawdź miejsce w puszce i przygotuj miernik napięcia.
- Najczęstszy błąd to pomieszanie par korespondencyjnych między lewą i prawą sekcją.
- Jeśli nie potrafisz potwierdzić braku napięcia lub rozpoznać żył, montaż lepiej przerwać.
Czym jest układ schodowo-krzyżowy podwójny i kiedy ma sens
Najprościej mówiąc, to dwa równoległe układy schodowo-krzyżowe zamknięte w jednej instalacji. Każdy tor steruje osobną grupą oświetlenia, ale oba działają z tych samych punktów obsługi. Właśnie dlatego taki zestaw sprawdza się na klatce schodowej z dodatkowym światłem przy korytarzu, w dużym salonie podzielonym na strefy albo w układzie piętrowym, gdzie chcesz mieć wygodną kontrolę z dołu, z góry i z punktu pośredniego.
W praktyce nazewnictwo bywa mylące. Jedni mówią o podwójnym schodowym, inni o podwójnym krzyżowym, a jeszcze inni skracają wszystko do jednego opisu całego obwodu. Dla montażu ważniejsze od nazwy jest to, że łącznik krzyżowy nie pracuje samodzielnie - jest tylko elementem pośrednim między dwoma łącznikami schodowymi. W wersji podwójnej każdy z tych elementów obsługuje dwa niezależne tory, więc trzeba prowadzić przewody bardzo konsekwentnie.
| Element | Rola w układzie | Co warto zapamiętać |
|---|---|---|
| Podwójny łącznik schodowy na początku | Podaje fazę na dwa tory sterowania | Każdy tor musi mieć własną parę przewodów korespondencyjnych |
| Podwójny łącznik krzyżowy pośrodku | Zamienia pary przewodów między pierwszym i drugim schodowym | Nie kończy obwodu, tylko przekazuje go dalej |
| Podwójny łącznik schodowy na końcu | Kończy sterowanie i kieruje fazę do lamp | Po jego stronie wychodzi przewód do oprawy |
Jeśli ten podział masz już w głowie, łatwiej policzyć żyły i uniknąć bałaganu w puszce. To dobry moment, żeby przejść do przygotowania narzędzi i materiałów, bo właśnie tam najczęściej pojawiają się pierwsze pomyłki.
Co przygotować przed montażem
Ja przy takim układzie zawsze zaczynam od rozpisania przewodów na kartce. To zajmuje dwie minuty, a oszczędza później pół godziny szukania, która żyła należy do którego toru. Przy podwójnym układzie schodowo-krzyżowym nie wystarczy sam śrubokręt - potrzebujesz jeszcze miernika, złączek, odpowiedniej liczby przewodów i miejsca w puszce.
| Co przygotować | Po co | Na co zwrócić uwagę |
|---|---|---|
| 2 podwójne łączniki schodowe | Na początku i końcu układu | Sprawdź oznaczenia zacisków na konkretnym modelu |
| 1 podwójny łącznik krzyżowy | Do przełączenia obu torów w środku | Każdy tor musi pozostać osobny |
| Miernik napięcia i próbnik | Do potwierdzenia braku zasilania | Nie opieraj się tylko na wyłączeniu bezpiecznika |
| Śrubokręty, ściągacz izolacji, złączki | Do montażu i łączenia żył | Pracuj na dobrze odizolowanych końcówkach |
| Przewody instalacyjne | Do prowadzenia fazy, korespondencji, N i PE | Na odcinkach między łącznikami przewiduj osobne pary dla obu obwodów |
| Głęboka puszka podtynkowa | Żeby zmieścić osprzęt i przewody | Przy takim układzie płytka puszka zwykle tylko komplikuje montaż |
Jeśli chodzi o parametry osprzętu, w domowych instalacjach najczęściej spotkasz łączniki klasy 10AX/250V, czyli w standardzie odpowiednim do typowego oświetlenia. Nie szukaj tu cudów - ważniejsze jest poprawne prowadzenie żył niż marka ramki. Gdy wszystko masz już przygotowane, można przejść do samego podłączenia.

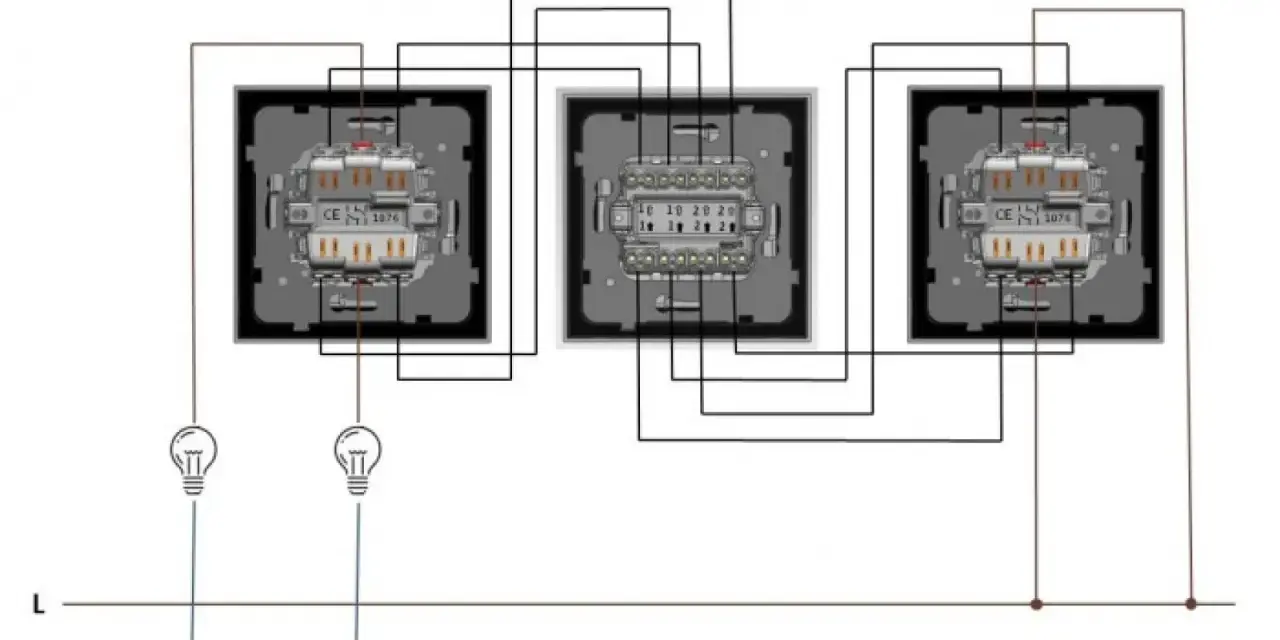

Montaż krok po kroku w układzie schodowo-krzyżowym
W tym miejscu najważniejsza jest kolejność. Najpierw odłącz zasilanie w rozdzielnicy i sprawdź miernikiem, czy obwód naprawdę jest martwy. Dopiero potem rozbieraj puszki i oznaczaj żyły. Przy takim układzie nie pracuję „na pamięć”, bo każda zamiana pary korespondencyjnej mści się później chaotycznym działaniem całego obwodu.- Odłącz zasilanie i potwierdź brak napięcia. Sam wyłącznik nadprądowy nie wystarcza - sprawdź obwód miernikiem w miejscu pracy.
- Oznacz przewody. Oddziel fazę zasilającą, przewody korespondencyjne obu torów oraz wyjścia do lamp. Niebieski traktuj jako neutralny, żółto-zielony jako ochronny, ale w starszych instalacjach nie ufaj samemu kolorowi.
- Zacznij od pierwszego podwójnego schodowego. Na zaciski wspólne podaj fazę dla obu torów, a z pozostałych zacisków wyprowadź pary korespondencyjne do sekcji krzyżowej.
- Podłącz podwójny łącznik krzyżowy. Każdy tor ma własną parę wejść i własną parę wyjść. Nie mieszaj lewej i prawej sekcji, nawet jeśli obudowa wygląda podobnie z obu stron.
- Poprowadź przewody do drugiego podwójnego schodowego. To on kończy sterowanie i przekazuje fazę do dwóch opraw oświetleniowych.
- Połącz neutralny N i ochronny PE przy lampach. W klasycznym układzie nie prowadzi się ich przez mechanizm łącznika, tylko łączy w puszce i przy oprawie.
- Osadź mechanizmy, skręć ramki i przetestuj każdą sekcję osobno. Najpierw sprawdź jeden tor, potem drugi, a na końcu działanie z każdego punktu sterowania.
Najwygodniej myśleć o tym jak o dwóch osobnych liniach biegnących równolegle przez te same punkty. Jeśli na którymkolwiek etapie połączysz je „na skróty”, układ zacznie działać nieprzewidywalnie. Po złożeniu obwodu warto jeszcze dobrze odczytać zaciski, bo właśnie tu zwykle rozstrzyga się, czy instalacja będzie działać od razu.

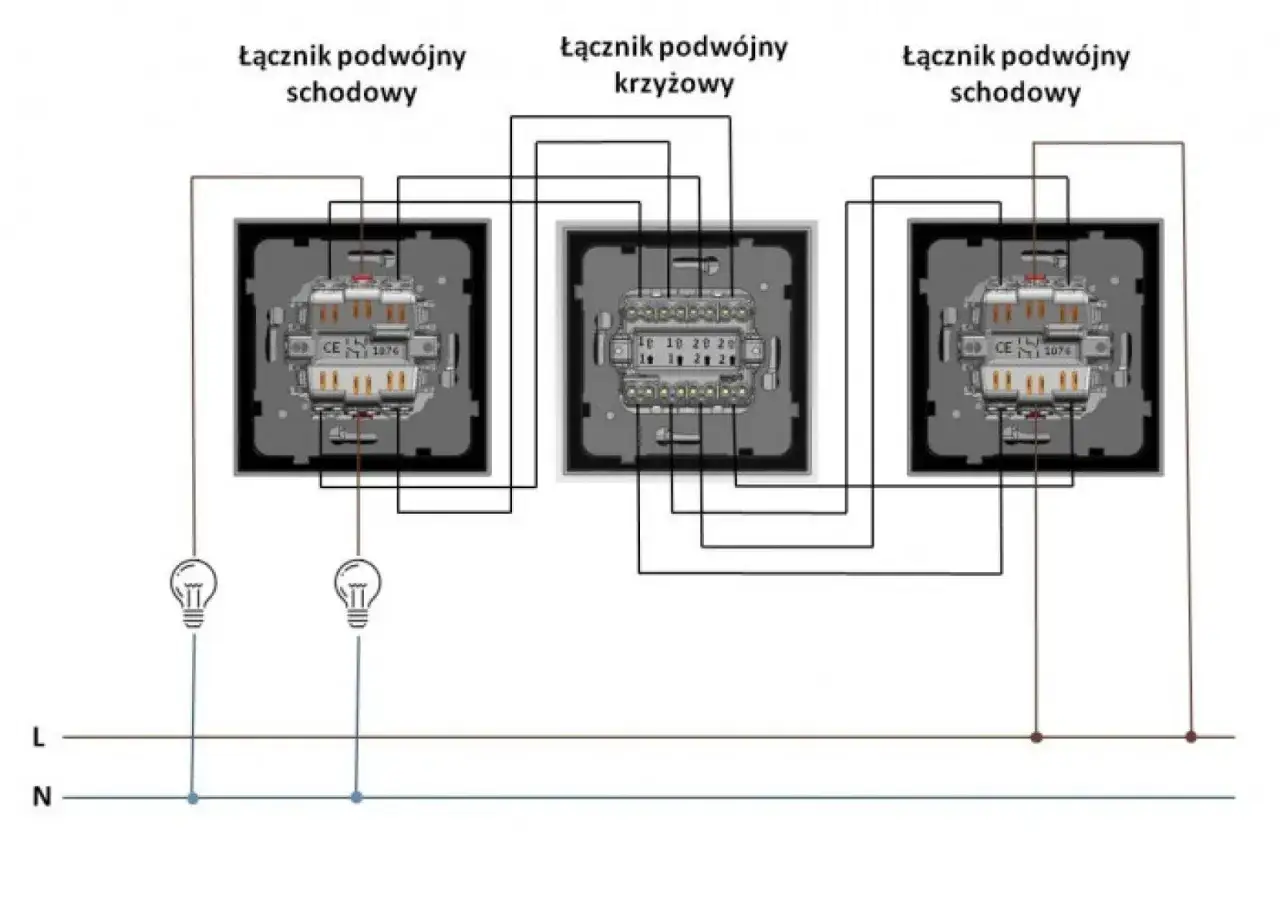

Jak czytać zaciski i prowadzić przewody bez pomyłki
W praktyce każda seria osprzętu opisuje zaciski trochę inaczej. Jedni producenci stosują litery, inni strzałki, a jeszcze inni schemat nadrukowany na tyle mechanizmu. Ja zawsze traktuję nadruk na obudowie jako podstawę, a dopiero potem patrzę na kolory żył. To ważne, bo w starszych instalacjach kolory potrafią być niejednoznaczne, a przy podwójnym układzie jedna pomyłka od razu rozjeżdża dwa tory naraz.
| Zacisk lub oznaczenie | Znaczenie | Jak to czytać w praktyce |
|---|---|---|
| L | Faza wspólna | Tu zwykle wchodzi zasilanie do pierwszego schodowego, a z drugiego wychodzi przewód do lampy |
| 1 i 2 albo symbole strzałek | Przewody korespondencyjne | Tworzą pary między schodowym a krzyżowym; nie zamieniaj ich między sekcjami |
| Strzałki do środka i na zewnątrz | Kierunek wejścia i wyjścia w łączniku krzyżowym | Wejście bierzesz z pierwszego schodowego, wyjście prowadzisz do drugiego |
| N | Neutralny | Łączysz go w puszce i przy oprawie, nie w klasycznym mechanizmie |
| PE | Przewód ochronny | Również łączysz poza łącznikiem, zgodnie z zasadami instalacji oświetleniowej |
Najpraktyczniejsza zasada brzmi: jedna sekcja = jedna para logiki. Lewy tor prowadź od pierwszego schodowego przez lewą część krzyżowego do lewego toru drugiego schodowego, a prawy tor analogicznie po prawej stronie. Jeśli zrobisz to konsekwentnie, instalacja będzie przewidywalna nawet wtedy, gdy w puszce jest ciasno. Skoro logika zacisków jest już jasna, warto zobaczyć, jakie błędy psują efekt najczęściej.
Najczęstsze błędy, które wychodzą dopiero po włączeniu
Z mojego doświadczenia największy problem nie leży w samym montażu, tylko w zbyt szybkim założeniu, że „na pewno będzie dobrze”. Przy układzie podwójnym wszystko działa do momentu, w którym pomylisz jedną parę przewodów. Potem pojawia się chaos: jeden klawisz steruje nie tym światłem, co powinien, albo układ działa tylko z jednego punktu.
| Błąd | Jak się objawia | Co zrobić |
|---|---|---|
| Zamienione pary korespondencyjne | Światło działa odwrotnie albo tylko z części punktów | Sprawdź połączenia między schodowym i krzyżowym dla każdego toru osobno |
| Pomieszanie lewej i prawej sekcji | Jeden klawisz steruje nie swoją lampą | Rozdziel obie sekcje i oznacz je kolorową taśmą |
| Podłączenie N lub PE do mechanizmu | Układ nie działa prawidłowo lub robi się niebezpieczny | Przenieś neutralny i ochronny do złączek w puszce lub przy oprawie |
| Zbyt płytka puszka | Mechanizm nie chce wejść, przewody się napinają, ramka odstaje | Użyj głębszej puszki i skróć przewody z zapasem, ale bez przesady |
| Test tylko jednego punktu | Wydaje się, że działa, ale po chwili wychodzi błąd | Sprawdź każdy klawisz z każdego miejsca sterowania |
W praktyce najwięcej czasu traci się na poprawianie tego, co można było wyłapać jeszcze przed złożeniem ramki. Jeśli po pierwszym uruchomieniu któraś sekcja zachowuje się nielogicznie, nie próbuj tego „dokręcać na siłę” - wróć do oznaczeń i sprawdź pary przewodów. To prowadzi już prosto do pytania, kiedy samodzielny montaż jest rozsądny, a kiedy lepiej przestać się upierać.
Kiedy lepiej odpuścić samodzielny montaż
Nie każdy obwód nadaje się do spokojnego, domowego montażu. Jeśli instalacja jest stara, przewody mają nietypowe kolory, puszki są bardzo ciasne albo nie masz pewności, który kabel jest fazą, nie warto udawać, że problem sam się rozwiąże. W takich sytuacjach błędne podłączenie może oznaczać nie tylko brak działania światła, ale też realne zagrożenie przy dalszej eksploatacji.
- Masz przewody bez czytelnych oznaczeń i nie potrafisz ich jednoznacznie zidentyfikować.
- Nie możesz potwierdzić braku napięcia miernikiem.
- Puszka jest tak płytka, że mechanizm trzeba wciskać z oporem.
- W instalacji pojawiają się przewody aluminiowe, kruche lub nadłamane przy izolacji.
- Obwód ma być rozbudowany o automatykę, ściemniacz albo sterowanie inteligentne.
W takich przypadkach rozsądniej jest zlecić pracę elektrykowi niż poprawiać po sobie dwa razy. Dobrze wykonany montaż to nie tylko poprawne świecenie, ale też porządek w puszce i pewność, że instalacja nie będzie sprawiać kłopotów po kilku tygodniach. Jeśli układ już działa, zostaje jeszcze końcowa kontrola - i to ona zamyka całą pracę.
Co sprawdzić po uruchomieniu, żeby instalacja była naprawdę domknięta
Po włączeniu zasilania nie kończę pracy od razu. Najpierw sprawdzam każdy klawisz z każdego punktu, potem przełączam obie sekcje kilka razy pod rząd, żeby upewnić się, że nic nie przestaje działać po nagrzaniu albo po lekkim ruchu przewodów w puszce. W dobrze zmontowanym układzie przełączanie jest płynne, a lampy reagują bez opóźnień i bez niespodzianek.
- Każdy tor działa niezależnie i steruje własną grupą światła.
- Przełączenie z dowolnego punktu zmienia stan lampy bez logiki „odwrotnej”.
- Żaden mechanizm nie odstaje i nie pracuje pod napięciem przewodów w puszce.
- Oprawy mają poprawnie podłączony neutralny N i ochronny PE.
- Po kilku przełączeniach nic nie iskrzy, nie grzeje się i nie wydaje niepokojących dźwięków.
Jeżeli chcesz zrobić ten montaż porządnie, najważniejsze są trzy rzeczy: dobry schemat, konsekwentne oznaczenie żył i osobne traktowanie obu torów. Właśnie tak podchodzę do podwójnego układu schodowo-krzyżowego, bo to rozwiązanie ma sens tylko wtedy, gdy jest uporządkowane od pierwszego przewodu do ostatniej ramki.
