Wymiary pustaka kominowego nie są przypadkowe: wynikają z rodzaju komina, średnicy przewodu i liczby kanałów, które mają się zmieścić w obudowie. W praktyce najczęściej spotykam moduł o wysokości 33 cm, ale szerokość potrafi się zmieniać od zgrabnych konstrukcji wentylacyjnych po duże obudowy dla kominów dymowych. Poniżej porządkuję te różnice i pokazuję, jak dobrać rozmiar bez późniejszych przeróbek i bez przepłacania za zbyt duży system.
Najważniejsze liczby, które warto zapamiętać
- 33 cm to dziś najczęstsza wysokość modułu w systemach kominowych.
- Jednokanałowe obudowy kominowe mają zwykle przekrój od 35 x 35 cm do 57 x 57 cm.
- Systemy spalinowo-wentylacyjne często mieszczą się w wymiarach 50 x 36 x 33 cm, 56 x 36 x 33 cm lub 83 x 36 x 33 cm.
- Pustaki wentylacyjne spotyka się najczęściej w formatach 20 x 24 x 33 cm, 36 x 24 x 33 cm, 52 x 24 x 33 cm i 68 x 24 x 33 cm.
- O doborze nie decyduje tylko zewnętrzny wymiar, ale przede wszystkim średnica przewodu i zgodność z urządzeniem grzewczym.
- Większy pustak nie oznacza automatycznie lepszego komina, bo liczy się też masa, miejsce i projekt całego systemu.
Jakie wymiary mają najczęściej pustaki kominowe
Jeśli miałbym wskazać jeden powtarzalny wzór, to jest nim moduł 33 cm wysokości. To wygodne dla wykonawcy, bo łatwo liczyć kolejne warstwy, a producentom daje spójny system elementów. Różni się natomiast przekrój zewnętrzny, bo zależy od tego, czy komin obsługuje jeden przewód, czy ma też kanał wentylacyjny.

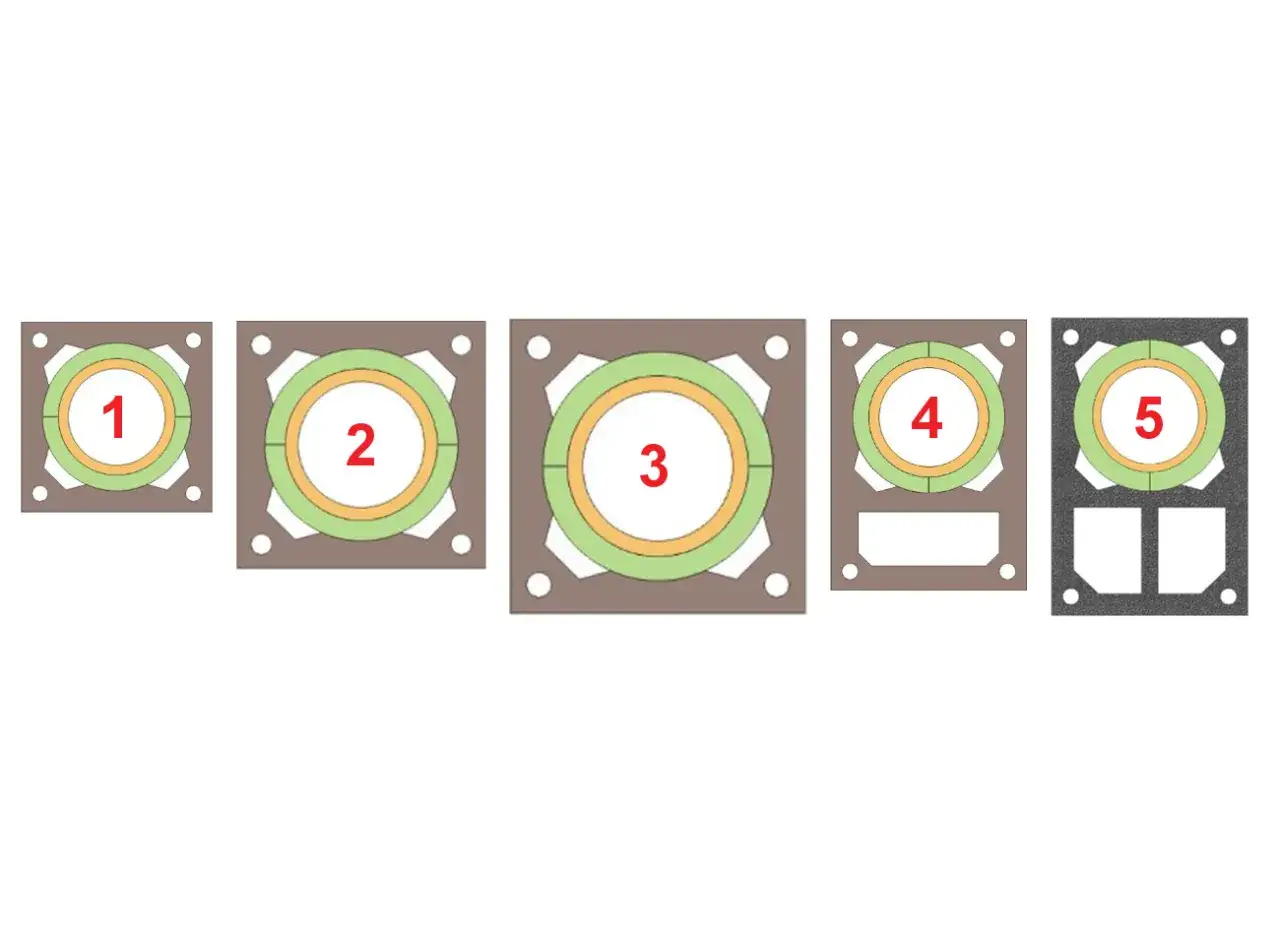

| Rodzaj systemu | Typowe wymiary zewnętrzne | Do czego służy | Co warto zapamiętać |
|---|---|---|---|
| Jednokanałowy komin dymowy lub spalinowy | 35 x 35 x 33 cm, 36 x 36 x 33 cm, 40 x 40 x 33 cm, 48 x 48 x 33 cm, 57 x 57 x 33 cm | Obudowa jednego przewodu kominowego | Średnica wewnętrzna zwykle rośnie wraz z przekrojem obudowy: od ok. 14 cm do 30 cm |
| Komin spalinowo-wentylacyjny | 50 x 36 x 33 cm, 54 x 36 x 33 cm, 56 x 36 x 33 cm, 83 x 36 x 33 cm | Przewód spalinowy plus kanał lub kanały wentylacyjne | Tu ważna jest nie tylko szerokość, ale też układ całego systemu |
| Pustak wentylacyjny | 20 x 24 x 33 cm, 36 x 24 x 33 cm, 52 x 24 x 33 cm, 68 x 24 x 33 cm | Wentylacja grawitacyjna 1-4 kanałowa | Szerokość 24 cm to bardzo częsty moduł w nowoczesnych systemach |
W praktyce spotyka się też mniejsze rozwiązania wentylacyjne, na przykład 18,8 x 18,8 x 22 cm, ale w nowoczesnych systemach kominowych i wentylacyjnych naprawdę często wygrywa wysokość 33 cm. To dobry punkt wyjścia, ale sam rozmiar z katalogu jeszcze niczego nie przesądza. Właśnie dlatego przechodzę teraz do tego, co rzeczywiście decyduje o wyborze.
Od czego zależy dobór rozmiaru
Ja zaczynam od pytania: co dokładnie ma odprowadzać komin? Inny wymiar będzie miał system do kotła gazowego, inny do kominka na drewno, a jeszcze inny do wentylacji. Tylko pozornie chodzi o sam pustak. W rzeczywistości dobiera się cały układ: wkład, izolację, obudowę i wysokość komina.
- Rodzaj urządzenia grzewczego - kocioł gazowy, pelletowy, kominek czy piec na paliwo stałe mają różne wymagania co do przewodu.
- Średnica przewodu wewnętrznego - to ona w praktyce decyduje, czy system ma być dla średnicy 14, 16, 18, 20, 22, 25 czy 30 cm.
- Liczba kanałów - jeden przewód to prostsza obudowa, ale już komin z wentylacją wymaga szerszego elementu.
- Układ budynku - wysokość kondygnacji, przejścia przez stropy i miejsce na dachu wpływają na to, czy bardziej opłaca się obudowa kwadratowa czy prostokątna.
- Masa całego systemu - zależnie od rozwiązania 1 mb komina może ważyć mniej więcej od 85 kg do 190 kg, więc fundament i transport też mają znaczenie.
- Zgodność z projektem - to detal, który wielu inwestorów pomija, a potem kończy z kominem dobranym „prawie dobrze”, czyli za ciasnym albo za dużym.
Z mojego doświadczenia najwięcej problemów pojawia się wtedy, gdy ktoś wybiera obudowę tylko „na oko”, bez sprawdzenia średnicy przewodu i przewidzianej funkcji komina. A skoro już o tym mowa, warto wiedzieć, jak czytać zapisy w katalogach, bo tam łatwo o pomyłkę.
Jak czytać oznaczenia producentów
W katalogach znajdziesz kilka sposobów zapisu i to bywa mylące. Jedni podają wymiary zewnętrzne obudowy, inni średnicę przewodu w środku, a jeszcze inni oba parametry naraz. Jeśli widzisz zapis Ø160, to zwykle chodzi o średnicę kanału wewnętrznego, a nie o sam pustak. Gdy pojawia się 36 x 36 x 33 cm, masz najczęściej do czynienia z obudową kwadratową o wysokości modułu 33 cm.
| Zapis w katalogu | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| Ø160, Ø180, Ø200 | Średnica wewnętrzna przewodu kominowego | To nie jest wymiar pustaka, tylko wkładu lub przewodu |
| 35 x 35 x 33 cm | Obudowa zewnętrzna dla jednego przewodu | Najczęściej komin dymowy lub spalinowy |
| 50 x 36 x 33 cm | Układ spalinowo-wentylacyjny | Wymiar obejmuje już miejsce na dodatkowy kanał |
| 20 x 24 x 33 cm | Jednokanałowy pustak wentylacyjny | To nie jest komin spalinowy, tylko element wentylacji |
| 54 x 36 x 33 cm | Obudowa dla systemu z podwójną wentylacją | Nie każdy producent stosuje identyczny układ wymiarów |
To ważne, bo dwa systemy o podobnym opisie mogą różnić się detalami konstrukcyjnymi, a w budowie komina detale robią dużą różnicę. Następny krok to spojrzenie na to, kiedy większy element ma sens, a kiedy tylko podnosi koszt i utrudnia robotę.
Kiedy większy pustak nie daje lepszego komina
Większy przekrój zewnętrzny wygląda solidniej, ale sam w sobie nie poprawia pracy komina. O ciągu decydują przede wszystkim średnica przewodu, wysokość komina i zgodność z urządzeniem. Jeśli obudowa jest tylko większa „na zapas”, to często kończy się wyższym kosztem materiału i większą masą, bez realnej korzyści.
- Za duży system zajmuje więcej miejsca w domu i na dachu.
- Większa masa oznacza większe wymagania dla fundamentu i transportu.
- Niepotrzebnie szeroki przewód może pogorszyć współpracę z nowoczesnym kotłem, jeśli nie pasuje do jego parametrów.
- Grubsza obudowa nie zastąpi poprawnie dobranej izolacji i wkładu.
- Źle dobrany przekrój bywa trudniejszy do estetycznego wykończenia przy przejściu przez dach.
Najczęstszy błąd, który widzę u inwestorów, jest prosty: zamiast dopasować komin do urządzenia, wybierają największy dostępny wariant. To kuszące, ale zwykle niepotrzebne. Lepiej działa myślenie odwrotne: najpierw parametry pracy, potem dopiero rozmiar.
Co sprawdzić przed zakupem i murowaniem
Jeżeli chcesz uniknąć kosztownych poprawek, przed zamówieniem systemu sprawdź kilka rzeczy w tej kolejności. To nie jest skomplikowane, ale pozwala uniknąć najdroższych pomyłek.
- Średnicę przewodu zalecaną przez producenta urządzenia grzewczego.
- Liczbę kanałów, jakie ma obsługiwać komin, w tym ewentualną wentylację.
- Wysokość komina i liczbę modułów potrzebnych do jej uzyskania.
- Miejsce na wyczystkę, trójnik i odskraplacz, jeśli system tego wymaga.
- Przejście przez stropy i dach, żeby obudowa nie kolidowała z więźbą, obróbką i izolacją.
- Spójność systemu - najlepiej trzymać się jednego producenta, bo mieszanie elementów zwykle utrudnia montaż i reklamacje.
W praktyce dobrze jest też zostawić trochę przestrzeni na wykończenie i montaż elementów dodatkowych, takich jak daszek czy płyta przykrywająca. To drobiazgi, ale właśnie one często decydują, czy komin wyjdzie schludnie i bez nerwowych przeróbek.
Rozsądny wybór komina zaczyna się od przewodu, nie od obudowy
Gdybym miał sprowadzić cały temat do jednej zasady, powiedziałbym tak: najpierw określ funkcję komina, potem średnicę przewodu, a dopiero na końcu wybierz obudowę. Taki porządek oszczędza czas, pieniądze i miejsce w projekcie. Dobrze dobrany system nie musi być największy, tylko najbardziej sensowny dla konkretnego budynku.
Jeżeli komin ma obsługiwać jedno źródło ciepła, często wystarcza kompaktowy wariant 35 x 35 x 33 cm lub 36 x 36 x 33 cm. Jeśli dochodzi wentylacja, szukasz już rozwiązań szerszych, na przykład 50 x 36 x 33 cm albo 56 x 36 x 33 cm. A przy samej wentylacji praktyczne są formaty 20 x 24 x 33 cm, 36 x 24 x 33 cm i większe, zależnie od liczby kanałów.
W dobrym projekcie wymiar pustaka nie jest więc punktem wyjścia, tylko efektem dobrze podjętej decyzji. Dzięki temu komin pasuje technicznie, pracuje stabilnie i nie wymusza kosztownych zmian w ostatniej chwili.
