Przy otworze o szerokości 3 metrów nie chodzi już o „jakieś nadproże”, tylko o belkę, która musi bezpiecznie przejąć ciężar ściany, wieńca, stropu albo dachu. Zbrojenie nadproża 3m zaczyna się od analizy obciążeń i sposobu podparcia, a dopiero potem od doboru stali, betonu i ewentualnego prefabrykatu. W praktyce największe błędy wynikają nie z samej średnicy prętów, ale z założenia, że każdy taki otwór da się rozwiązać tym samym systemem.
Najważniejsze decyzje przy otworze o rozpiętości 3 m
- Najpierw sprawdź obciążenia - ściana, strop i dach mają większe znaczenie niż sama szerokość otworu.
- Prefabrykaty do 3 m istnieją, ale ich nośność i oparcie trzeba brać z katalogu, nie z założenia.
- Monolityczne nadproże żelbetowe daje największą swobodę, lecz wymaga szalunku, betonu i projektu.
- Minimalne oparcie dla wielu systemów mieści się zwykle w przedziale 10-15 cm, a przy cięższych układach bywa większe.
- Błędy wykonawcze najczęściej dotyczą stemplowania, kotwienia i słabego podparcia na murze.
Co naprawdę decyduje o zbrojeniu nadproża na 3 m
Ja zawsze zaczynam od trzech pytań: co nad otworem stoi, z czego jest ściana i czy nadproże ma pracować samo, czy razem z wieńcem. Przy takiej rozpiętości to nie jest detal, bo właśnie w okolicach 3 m pojawia się granica, przy której konstrukcja przestaje być „małym elementem nad oknem”, a zaczyna zachowywać się jak pełnoprawna belka.
W literaturze projektowej widać to bardzo wyraźnie: do rozpiętości w świetle nie większej niż 3 m nadproża zespolone można jeszcze analizować w uproszczony sposób, a powyżej tej wartości układ wymaga ostrożniejszego podejścia. Dla praktyki budowlanej oznacza to jedno - nie wolno zgadywać zbrojenia na oko, bo te same 3 metry mogą oznaczać zupełnie inne obciążenie w ścianie działowej i w ścianie nośnej pod stropem.
- Rodzaj ściany - działowa, osłonowa czy nośna.
- Obciążenie z góry - sam mur, czy także strop, dach i wieniec.
- Materiał muru - ceramika, silikat, beton komórkowy albo rozwiązanie mieszane.
- Możliwość oparcia - ile realnie da się zostawić po obu stronach otworu.
- Sposób wykonania - prefabrykat, belka monolityczna albo układ zespolony.
To właśnie od tych czynników zależy, czy przy 3 m wystarczy gotowy element z katalogu, czy trzeba od razu projektować belkę żelbetową pod konkretny układ obciążeń. Z tego wynika też kolejne pytanie: który system ma sens w praktyce i kiedy prefabrykacja naprawdę pomaga.
Jakie rozwiązanie ma sens przy takim otworze
Przy 3-metrowym otworze wybór nie sprowadza się do „mocniejsze czy słabsze”, tylko do tego, czy system pasuje do obciążeń i tempa robót. Z punktu widzenia wykonania i logistyki prefabrykat często wygrywa, bo ogranicza szalowanie, mokre roboty i odpady, ale tylko wtedy, gdy rzeczywiście mieści się w parametrach projektu.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Prefabrykowane strunobetonowe | Lekka lub średnio obciążona ściana, gdy producent dopuszcza rozpiętość 3 m | Szybki montaż, brak szalunku, mało robót mokrych, niewielki ciężar własny | Trzeba trzymać się katalogu, nośność jest ograniczona, a oparcie musi być równe i stabilne |
| Nadproże typu L lub zespolone | Ściany murowane, gdzie system przewidziano do danego układu | Dobre przy typowych otworach, prosty montaż, łatwa współpraca z murem | Nie każdy wariant nadaje się do dużych obciążeń; w wersjach 3 m nośność bywa mocno ograniczona |
| Monolityczne żelbetowe | Gdy nad otworem pracuje strop, dach albo ciężki mur | Największa swoboda projektowa i wysoka nośność | Wymaga szalunku, zbrojenia, czasu na dojrzewanie betonu i dobrego projektu wykonawczego |
| Stalowy podciąg | Przebudowy, mocno obciążone ściany albo przypadki, w których liczy się mała wysokość konstrukcyjna | Bardzo duża nośność i szybka reakcja konstrukcyjna | Mostek termiczny, ochrona przeciwpożarowa i estetyka wymagają dodatkowej uwagi |
W praktyce spotyka się dziś prefabrykowane elementy strunobetonowe o długości do 3 m, z oparciem najczęściej rzędu 10-15 cm, a niekiedy nawet z ręcznym montażem bez dźwigu. Są też belki typu L w długości 3 m, ale ich nośność zależy od konkretnego systemu i potrafi być na tyle ograniczona, że nie traktuję ich jako automatu dla ściany nośnej. Jeśli zależy Ci na ograniczeniu odpadów i liczby mokrych procesów, prefabrykat bywa najrozsądniejszy. Jeśli jednak obciążenie jest większe, bezpieczniej przejść na rozwiązanie monolityczne albo stalowe.
Gdy wybór systemu jest już jasny, można zejść do samego zbrojenia i zobaczyć, jak taka belka powinna być ułożona w przekroju.

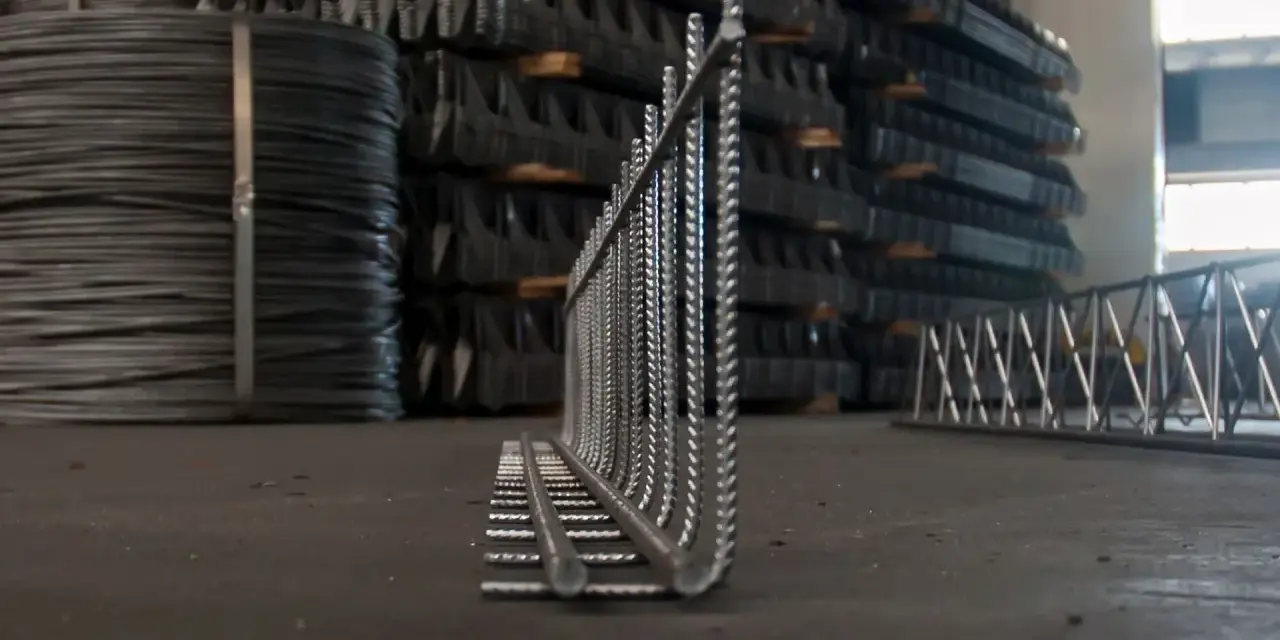

Jak wygląda zbrojenie żelbetowego nadproża krok po kroku
Jeżeli projekt idzie w stronę monolitycznego nadproża żelbetowego, patrzę na nie jak na belkę, a nie na „wzmocnioną wnękę” w murze. W takim układzie najważniejsze jest, żeby zbrojenie główne, strzemiona i zakotwienie działały razem; samo dokładanie stali bez sensownego układu niewiele daje. Jeśli nad otworem pracuje też wieniec, można uwzględnić jego współpracę, ale tylko wtedy, gdy rzeczywiście znajduje się w strefie współpracy, a nie tylko „jest nad belką”.
Dolne pręty nośne
To one przenoszą rozciąganie. Przy rozpiętości około 3 m orientacyjnie spotyka się układy rzędu 2-4 prętów o średnicy mniej więcej Ø12-Ø20, ale to jest tylko zakres praktyczny, nie gotowy dobór. Ostatecznie decydują obciążenia, wysokość belki, klasa stali i to, czy nadproże ma pracować samodzielnie, czy razem z innymi elementami konstrukcji.
Górne zbrojenie i współpraca z wieńcem
Górne pręty nie zawsze są równie istotne jak dolne, ale przy współpracy z wieńcem, przy nierównym obciążeniu albo w układzie, który może łapać lokalne zarysowania, ich obecność ma znaczenie. Ja traktuję je jako element stabilizujący strefę przypodporową i pomagający utrzymać belkę w pracy zgodnej z założeniami projektu.
Przeczytaj również: Zabudowa kominka z płaszczem wodnym - Jak uniknąć pęknięć i błędów?
Strzemiona, kotwienie i beton
Strzemiona nie zwiększają nośności same z siebie tak mocno jak pręty główne, ale spinają koszyk zbrojeniowy, przejmują część sił tnących i porządkują pracę belki. W pobliżu podpór rozstaw zwykle zagęszcza się bardziej niż w środku przęsła, bo właśnie tam nadproże jest najbardziej wrażliwe na ścinanie. Pręty trzeba też odpowiednio zakotwić w podporach, a beton i otulina muszą odpowiadać ekspozycji oraz rozwiązaniu z projektu - to nie jest miejsce na skróty.
W praktyce największe znaczenie ma nie sam zapis na papierze, tylko to, czy ekipa potrafi wykonać kosz zbrojeniowy bez przesunięć, zachować poziom oparcia i nie skrócić zakotwień „żeby się zmieściło”. To właśnie prowadzi do kolejnej, mniej przyjemnej części tematu: typowych błędów.
Na czym najczęściej przegrywa wykonanie
Najwięcej kłopotów widzę tam, gdzie ktoś zakłada, że belka „weźmie się sama” po zalaniu betonem. Nadproże o takiej rozpiętości jest wrażliwe na detale wykonawcze: kilka centymetrów oparcia mniej, zły poziom podparcia albo przycięte zbrojenie potrafią zrobić większą różnicę niż dodatkowy pręt wrzucony bez planu.
- Za małe oparcie - mur kruszy się przy podporze i belka zaczyna pracować nie tak, jak przewidział projekt.
- Zła orientacja prefabrykatu - przy belkach asymetrycznych pomyłka góra-dół od razu obniża bezpieczeństwo.
- Brak stempli, gdy są wymagane - świeży mur i świeży beton nie mają jeszcze pełnej sztywności.
- Oparcie na słabym podłożu - pustak bez wyrównania zaprawą nie rozkłada nacisku równomiernie.
- Mieszanie systemów - łączenie elementów z różnych katalogów bez sprawdzenia nośności bywa ryzykowne.
- Ignorowanie mostka termicznego - w ścianie zewnętrznej nadproże potrafi wychłodzić cały fragment elewacji.
Jeśli chcesz uniknąć takich problemów, trzeba od razu odróżnić sytuacje, w których prefabrykat wystarczy, od tych, gdzie bez indywidualnego projektu nie ma sensu iść dalej.
Kiedy prefabrykat wystarczy, a kiedy potrzebny jest projekt
Tu nie ma miejsca na półśrodki. Jeżeli otwór jest w ścianie lekkiej albo w układzie, który producent przewidział dla 3 m, prefabrykat może być bardzo dobrym wyborem. Jeśli jednak nad otworem działa strop, dach, słup albo ciężki fragment muru, wtedy rozsądniej traktować cały temat jako zadanie dla konstruktora, a nie dla tabelki z hurtowni.
| Sytuacja | Co zwykle wybieram |
|---|---|
| Ściana działowa lub lekko obciążona, system dopuszcza 3 m | Prefabrykat strunobetonowy albo systemowe nadproże typu L, jeśli nośność z katalogu wystarcza. |
| Ściana nośna bez dużych obciążeń punktowych | System prefabrykowany, ale tylko przy zgodności z instrukcją producenta i warunkami oparcia. |
| Ściana nośna z obciążeniem stropu lub dachu | Projekt indywidualny, zwykle monolit żelbetowy albo stalowy podciąg. |
| Otwór w istniejącej ścianie podczas przebudowy | Najpierw podstemplowanie i plan robót, potem dopiero wykonanie nowego nadproża. |
| Potrzeba skrócenia oparcia lub cięcia belki | Nie zakładam, że to wolno; sprawdzam kartę techniczną i nośność po zmianie. |
| Rozpiętość większa niż 3 m | Traktuję to już jako przypadek stricte obliczeniowy, bez zgadywania z katalogu. |
W ścianie zewnętrznej dorzucam jeszcze jeden filtr: czy to rozwiązanie nie zrobi zbyt dużego mostka termicznego. Czasem technicznie da się coś wykonać, ale energetycznie i eksploatacyjnie nie ma to sensu, zwłaszcza w budynkach, które mają być naprawdę oszczędne i trwałe.
Co sprawdzam przed zamówieniem belki i zalaniem otworu
Gdybym miał zostawić jedną praktyczną listę do odhaczenia, wyglądałaby tak:
- Światło otworu - mierzone dokładnie, bez zaokrągleń „na oko”.
- Rzeczywiste oparcie - osobno po lewej i prawej stronie, z uwzględnieniem jakości muru.
- Obciążenie nad otworem - sam mur to nie to samo co mur ze stropem i więźbą.
- Typ systemu - prefabrykat, nadproże zespolone albo monolit.
- Wymóg stemplowania - jeśli producent go podaje, trzeba go dotrzymać do wskazanego momentu.
- Izolacja termiczna - szczególnie ważna w ścianach zewnętrznych.
Jeżeli mam zostawić jedną zasadę na koniec, to tę: przy takim otworze najpierw ustala się układ statyczny, a dopiero potem wybiera stal. To porządkuje cały proces, ogranicza ryzyko błędu i zwykle prowadzi do rozwiązania, które jest jednocześnie bezpieczne, trwałe i rozsądne kosztowo.
