W praktyce odpowiedź na pytanie, jaki bezpiecznik do gniazdek, zwykle zaczyna się nie od samego aparatu, lecz od przewodu, sposobu ułożenia i obciążenia obwodu. Jeśli dobierzesz zabezpieczenie zbyt lekko, instalacja będzie niepotrzebnie wyłączać zasilanie, a jeśli zbyt mocno, przestaniesz chronić to, co najważniejsze, czyli okablowanie. Poniżej rozkładam temat na proste decyzje: co wybrać, kiedy B10, kiedy B16, kiedy rozważyć C oraz dlaczego sam wyłącznik nadprądowy to jeszcze nie cała ochrona.
Najważniejsze decyzje przy obwodach gniazd
- W nowoczesnej rozdzielnicy chodzi zwykle o wyłącznik nadprądowy, a nie o dawną wkładkę topikową.
- Standardowy punkt wyjścia dla gniazd w domu to najczęściej B16, ale tylko przy odpowiednim przewodzie i poprawnych warunkach instalacji.
- Przy lżejszych obwodach i cieńszych przewodach częściej rozważa się B10, zwłaszcza gdy instalacja nie daje dużego marginesu.
- Ochrona różnicowoprądowa 30 mA jest dziś praktycznie obowiązkowym partnerem dla obwodów gniazdowych.
- Nie warto zwiększać amperażu „na ślepo”, bo problem przeciążenia zwykle leży w obwodzie, a nie w samym aparacie.
Co naprawdę dobiera się do gniazd
W codziennym języku mówi się „bezpiecznik”, ale w nowej instalacji zwykle chodzi o wyłącznik nadprądowy. To on ma odciąć zasilanie przy przeciążeniu albo zwarciu, żeby przewody nie pracowały poza swoim bezpiecznym zakresem. Ja zawsze zaczynam od tej zasady: zabezpieczenie chroni instalację, a nie wygodę użytkownika.
To oznacza, że nie wybiera się go według samego sprzętu podłączanego do gniazdka. Liczą się między innymi przekrój żył, materiał przewodu, długość obwodu, sposób prowadzenia kabli, temperatura otoczenia i to, ile odbiorników może pracować jednocześnie. W praktyce dwa obwody z pozoru identyczne na ścianie mogą wymagać innego zabezpieczenia, bo jeden jest krótki i prosty, a drugi idzie daleko, przez kilka puszek i w trudniejszych warunkach cieplnych.

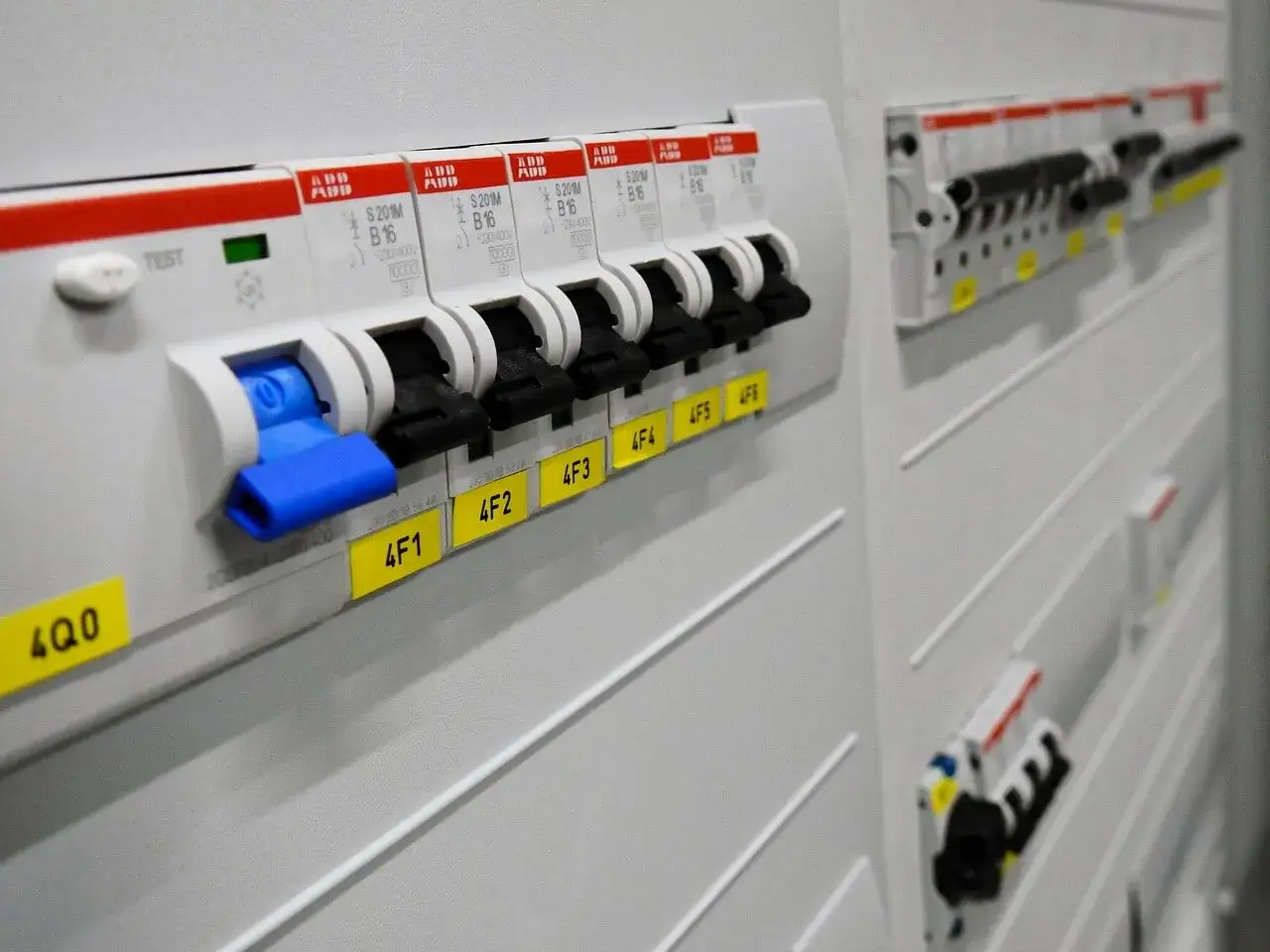

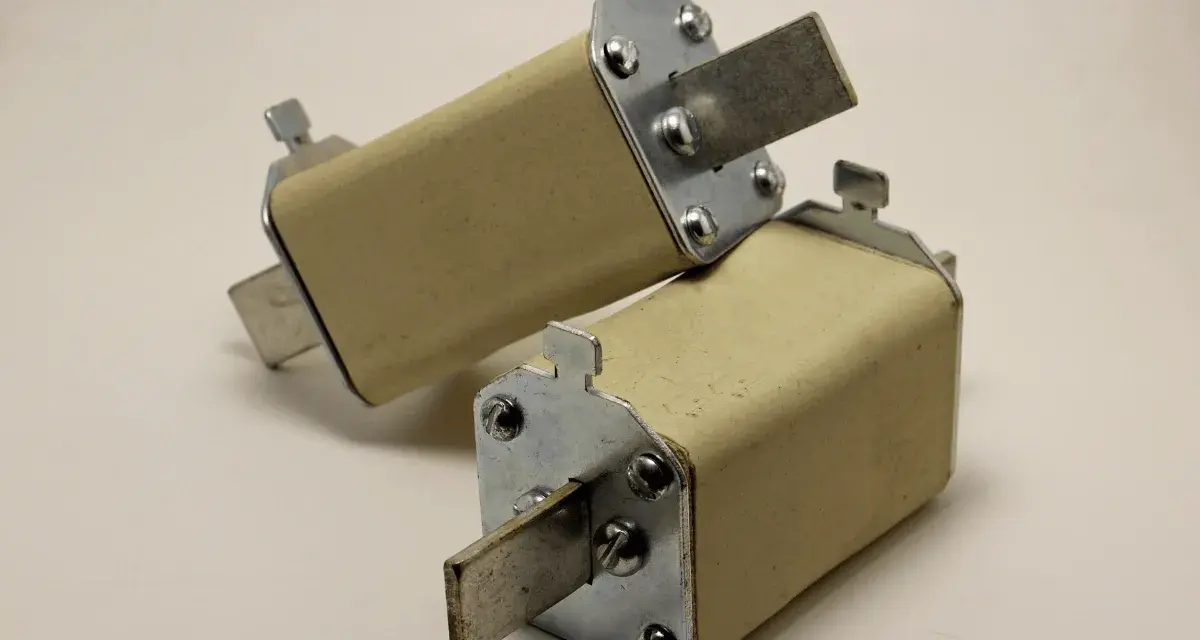

W starszych instalacjach spotyka się jeszcze wkładki topikowe. Zasada jest jednak ta sama: aparat ma odciąć prąd zanim przewód zacznie się przegrzewać. Dopiero z tego wynika, czy lepszy będzie B, C, czy po prostu korekta całego obwodu, a nie wymiana jednego elementu na mocniejszy.
B10, B16 czy C16 przy obwodach gniazd
W typowych domowych obwodach gniazd najczęściej spotkasz charakterystykę B16. To rozsądny punkt wyjścia dla standardowej instalacji z przewodem miedzianym 2,5 mm², o ile długość obwodu, sposób ułożenia i warunki pracy to potwierdzają. Charakterystyka B reaguje szybciej na wzrost prądu niż C, więc lepiej pasuje do zwykłych obciążeń domowych, gdzie nie ma dużych udarów rozruchowych.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| B10 | Lżejsze obwody, starsze linie, sytuacje z mniejszym zapasem cieplnym lub ograniczonym obciążeniem. | Większa ostrożność wobec przewodu, mniejsze ryzyko przeciążania instalacji. | Szybciej zadziała przy większej liczbie urządzeń, więc bywa zbyt „ciasny” dla kuchni czy pokoju dziennego. |
| B16 | Najczęstszy wybór dla standardowych gniazd w mieszkaniu i domu, zwłaszcza przy przewodzie 2,5 mm². | Dobre połączenie komfortu użytkowania i ochrony instalacji. | Nie rozwiąże problemu zbyt małej liczby obwodów, jeśli w jednym miejscu pracuje za dużo sprzętów. |
| C16 | Gdy obwód zasila odbiorniki z większym prądem rozruchowym i projekt instalacji to uwzględnia. | Mniej niepotrzebnych zadziałań przy udarach prądowych. | Nie jest automatycznie „lepszy” od B16 i wymaga sprawdzenia warunków zwarciowych oraz impedancji pętli. |
W uproszczeniu: B wyzwala wcześniej, a C daje większą tolerancję na chwilowe skoki prądu. To bywa przydatne, ale tylko wtedy, gdy reszta instalacji na to pozwala. Jeśli ktoś traktuje C16 jako szybki sposób na „naprawienie” wybijającego bezpiecznika, zwykle nie szuka przyczyny tam, gdzie trzeba.
W praktyce domowej nie upierałbym się przy C tylko dlatego, że „mocniejszy lepiej znosi czajnik albo odkurzacz”. To właśnie od przewodu i obciążenia przechodzę do kolejnego kroku, bo sam symbol na obudowie niczego jeszcze nie rozstrzyga.
Jak dopasować zabezpieczenie do przewodu i obciążenia
Najprostszy punkt odniesienia jest bardzo przyziemny: prąd obciążenia = moc / 230 V. Czajnik 2000 W pobiera około 8,7 A, grzejnik 1500 W około 6,5 A, a urządzenie 3000 W już około 13 A. To pokazuje, dlaczego jeden obwód gniazdowy potrafi być przeciążony nawet wtedy, gdy „na oko” nic wielkiego do niego nie jest podłączone.
Ja sprawdzam ten temat zawsze w tej samej kolejności:
- Przekrój i materiał przewodu - miedź i 2,5 mm² to inna sytuacja niż cieńszy albo starszy przewód.
- Długość obwodu - im dłuższa linia, tym większe znaczenie ma spadek napięcia i warunki zwarciowe.
- Jednoczesne obciążenie - kilka małych urządzeń może dać większy problem niż jeden mocny odbiornik.
- Pętla zwarcia - to droga, którą wraca prąd zwarciowy; musi być na tyle korzystna, by zabezpieczenie zadziałało szybko.
- Sposób ułożenia przewodów - przewód w ociepleniu, w wiązce lub w miejscu o wyższej temperaturze ma gorsze warunki chłodzenia.
W praktyce najważniejsza zasada brzmi: nie dobiera się mocniejszego zabezpieczenia, żeby „przestało wybijać”. Jeśli obwód z gniazdami regularnie nie wyrabia, to zwykle oznacza za duże obciążenie, za mało wydzielonych linii albo zły dobór całego obwodu. Zmiana samego aparatu na większy amperaż może tylko przesunąć problem i zwiększyć ryzyko przegrzania przewodu.
Gdy już wiem, że obwód jest sensownie dobrany, sprawdzam jeszcze drugą warstwę ochrony, bo bez niej odpowiedź na pytanie o bezpiecznik jest po prostu niepełna.
Dlaczego sam wyłącznik nadprądowy to za mało
W obwodach gniazdowych potrzebujesz nie tylko ochrony nadprądowej, ale też ochrony różnicowoprądowej. To właśnie ona reaguje na upływ prądu do ziemi i jest kluczowa przy porażeniu. W praktyce dla gniazd w domu najczęściej stosuje się 30 mA, a to, czy będzie to osobny RCD, czy aparat kombinowany RCBO, zależy od projektu rozdzielnicy.
Ja w nowych instalacjach zwykle patrzę przychylnie na typ A, bo lepiej pasuje do dzisiejszych odbiorników z elektroniką niż starsze, bardziej podstawowe rozwiązania. Różnicówka nie zastępuje jednak wyłącznika nadprądowego, a wyłącznik nadprądowy nie zastępuje różnicówki. To dwa różne zadania: jedno chroni przewód przed przeciążeniem i zwarciem, drugie chroni człowieka i ogranicza skutki prądów upływu.
To rozróżnienie szczególnie ważne w miejscach, gdzie pracują urządzenia z elektroniką albo środowisko jest trudniejsze: łazienka, kuchnia, garaż, taras, ogród. W takich punktach pojedynczy obwód z RCD i MCB bywa praktycznym rozwiązaniem, bo łatwiej potem szukać przyczyny wyłączeń i ograniczyć zakres awarii.
Skoro ochrona podstawowa już jest jasna, zostaje jeszcze najczęstsza część problemu, czyli błędy popełniane przy doborze i modernizacji.
Najczęstsze błędy przy obwodach gniazd
Najbardziej typowy błąd widzę wtedy, gdy ktoś zakłada, że wyższy amperaż rozwiąże wszystko. To jest kuszące, ale zwykle błędne. W rzeczywistości najpierw trzeba odpowiedzieć na pytanie, czy obwód w ogóle jest zaprojektowany na taki prąd, a dopiero potem myśleć o aparacie.
- Podmiana B10 na B16 bez sprawdzenia przewodu - szybka „naprawa” może ukryć przeciążenie zamiast je usunąć.
- Łączenie zbyt wielu odbiorników na jednym obwodzie - w salonie jeszcze to przejdzie, ale kuchnia bardzo szybko pokazuje granice takiego podejścia.
- Ignorowanie starych połączeń i aluminium - starsza instalacja wymaga osobnej oceny, bo nie działa tak jak nowa miedź 2,5 mm².
- Używanie zwykłego obwodu gniazdowego do stałego ogrzewania - grzejniki, konwektory i inne odbiorniki cieplne lepiej traktować jako osobny temat projektowy.
- Brak pomiarów po modernizacji - bez sprawdzenia impedancji pętli zwarcia i skuteczności ochrony decyzja o zabezpieczeniu jest tylko zgadywaniem.
Jeśli miałbym wskazać jeden skrót myślowy, który robi najwięcej szkód, to byłoby właśnie „wywala, więc daję większy bezpiecznik”. Tego nie robię i nie polecam nikomu, kto nie sprawdził całej linii. W dobrze zrobionej instalacji problem rozwiązuje się na poziomie obwodu, a nie samego numeru na aparacie.
To prowadzi prosto do praktycznych scenariuszy, bo w domu odpowiedź bywa trochę inna dla salonu, trochę inna dla kuchni, a jeszcze inna dla ogrzewania elektrycznego.
Co wybrać w salonie, kuchni i przy ogrzewaniu elektrycznym
Najwygodniej patrzeć na realne zastosowanie obwodu. W domu nie ma jednej odpowiedzi dla wszystkich gniazd, bo inaczej pracuje obwód w sypialni, inaczej w kuchni, a jeszcze inaczej tam, gdzie podłącza się urządzenia grzewcze. Poniżej porządkuję to tak, jak sam bym to rozdzielił w praktyce.
| Strefa | Praktyczne rozwiązanie | Dlaczego to ma sens |
|---|---|---|
| Salon i sypialnia | Zwykle B16, przewód 2,5 mm², ochrona różnicowoprądowa 30 mA. | Obciążenie jest zazwyczaj umiarkowane, a liczba urządzeń przewidywalna. |
| Kuchnia | Najlepiej wydzielone obwody dla gniazd roboczych, często nadal B16, ale w kilku liniach. | Czajnik, ekspres, mikrofalówka i robot kuchenny bardzo szybko sumują się do granicy obwodu. |
| Łazienka, garaż, zewnętrzne gniazda | Osobny obwód, 30 mA, często wygodny jest RCBO. | Wilgoć i większe ryzyko uszkodzeń wymagają bardziej uporządkowanej ochrony. |

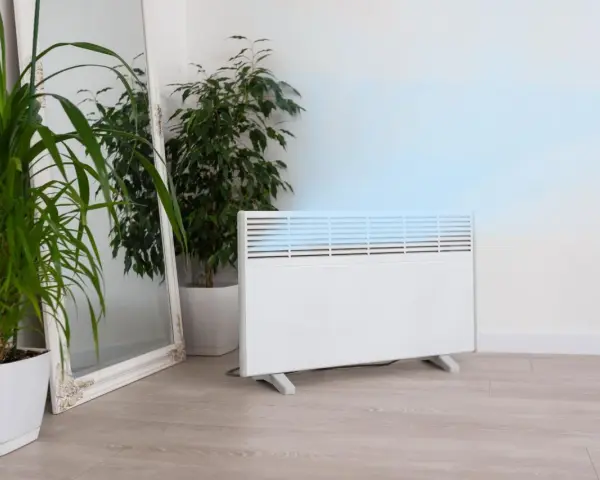

| Grzejnik, konwektor, ogrzewanie elektryczne | Osobny obwód projektowany pod konkretną moc, czasem z inną charakterystyką niż standardowe gniazda. | To nie jest zwykłe „gniazdko z większym odbiornikiem”, tylko obciążenie, które trzeba policzyć od zera. |
Przy ogrzewaniu elektrycznym szczególnie ważne jest jedno: nie zakładaj uniwersalnego zabezpieczenia tylko dlatego, że urządzenie ma wtyczkę. Nawet grzejnik przenośny może działać poprawnie na zwykłym obwodzie, ale stałe źródło ciepła lepiej potraktować jako dedykowany odbiór i sprawdzić cały tor zasilania. To samo dotyczy większych odbiorników w instalacjach modernizowanych, zwłaszcza tam, gdzie budynek ma już swoje lata.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: dla typowego domowego obwodu gniazd najczęściej punktem wyjścia jest B16 na przewodzie miedzianym 2,5 mm², z ochroną różnicowoprądową 30 mA typu A, ale tylko wtedy, gdy potwierdzają to warunki instalacji i pomiary. Jeśli instalacja jest starsza, przewód cieńszy albo obwód ma zasilać ogrzewanie, lepiej policzyć wszystko od początku niż szukać skrótu. Właśnie na tym polega bezpieczny dobór zabezpieczenia gniazd, a nie na mechanicznym podnoszeniu amperażu.
