Obwód oświetleniowy nie potrzebuje „najmocniejszego” zabezpieczenia, tylko takiego, które pasuje do przewodu, długości linii i sposobu pracy opraw. Na pytanie, jaki bezpiecznik do oświetlenia będzie właściwy, najczęściej odpowiadam: B10 dla typowego obwodu z przewodem 1,5 mm², ale przy LED-ach, długich trasach i starszych rozdzielnicach decyzja bywa bardziej złożona. Poniżej pokazuję, jak dobrać zabezpieczenie bez zgadywania, co sprawdzić przy LED-ach i kiedy warto rozdzielić obwody, żeby instalacja była bezpieczna i wygodna w eksploatacji.
Najczęściej zaczynam od B10, a potem sprawdzam warunki obwodu
- W typowym obwodzie oświetleniowym z przewodem 1,5 mm² najczęściej wybiera się wyłącznik nadprądowy B10.
- Jeśli opraw jest mało i pobór jest niski, czasem wystarczy B6, ale nie jest to uniwersalny wybór.
- Przy wielu zasilaczach LED jednocześnie ważny staje się prąd rozruchowy, nie tylko moc znamionowa.
- RCD 30 mA chroni ludzi, ale nie zastępuje zabezpieczenia nadprądowego.
- Nie dobieram zabezpieczenia wyłącznie po mocy oprawy - liczy się też kabel, długość linii i warunki ułożenia.
Co właściwie chroni obwód oświetleniowy
W praktyce słowo „bezpiecznik” bywa używane szeroko, ale w nowej rozdzielnicy najczęściej chodzi o wyłącznik nadprądowy. To on ma zareagować na przeciążenie albo zwarcie i odciąć zasilanie, zanim przewód zacznie się niebezpiecznie nagrzewać. Ja patrzę na niego przede wszystkim jak na ochronę kabla i całej linii, a dopiero później jako na element wygody użytkowania.
| Element | Rola | Co warto zapamiętać |
|---|---|---|
| Wyłącznik nadprądowy B6/B10/B16 | Chroni przewód przed przeciążeniem i zwarciem | To podstawowy wybór dla obwodów oświetleniowych |
| Wkładka topikowa gG 10 A | Działa podobnie w starszych instalacjach | Spotkasz ją w starszych rozdzielnicach, ale obsługa jest mniej wygodna |
| Wyłącznik różnicowoprądowy 30 mA | Zmniejsza ryzyko porażenia przy upływie prądu | Nie chroni przed przeciążeniem i zwarciem |
Warto też pamiętać o charakterystyce wyzwalania. Typ B reaguje szybciej na prądy zwarciowe niż typ C, dlatego lepiej pasuje do prostych obwodów domowych z oświetleniem. To ważne zwłaszcza wtedy, gdy instalacja jest prosta na papierze, ale w rzeczywistości zasila kilka różnych opraw, czujników i zasilaczy. Skoro wiadomo już, co chronimy, czas przejść do tego, jaką wartość aparatu faktycznie wybrać w typowej instalacji.
Jakie wartości wybieram w praktyce
Najbezpieczniejszy punkt startowy dla domu lub mieszkania to zwykle B10. Taki aparat dobrze pasuje do przewodu 1,5 mm², a jednocześnie daje większy margines niż B6, gdy jednocześnie zapala się kilka opraw LED lub startują zasilacze. Z mojej praktyki wynika, że właśnie ten kompromis najczęściej daje spokój bez sztucznego przewymiarowania instalacji.
| Sytuacja | Zwykle wybieram | Dlaczego |
|---|---|---|
| Typowy obwód oświetlenia 1,5 mm² | B10 | Rozsądny kompromis między ochroną a odpornością na chwilowe impulsy |
| Mały obwód, kilka punktów świetlnych, bardzo niski pobór | B6 | Mniejszy prąd znamionowy, ale większa szansa na niepotrzebne zadziałanie przy starcie LED |
| Rozbudowany obwód z wieloma driverami LED | B10, czasem C10 po obliczeniach | Liczy się prąd rozruchowy, nie sam pobór mocy |
| Stara instalacja z wkładką topikową | gG 10 A | To odpowiednik spotykany w starszych rozdzielnicach, ale wymaga sprawdzenia całego układu |

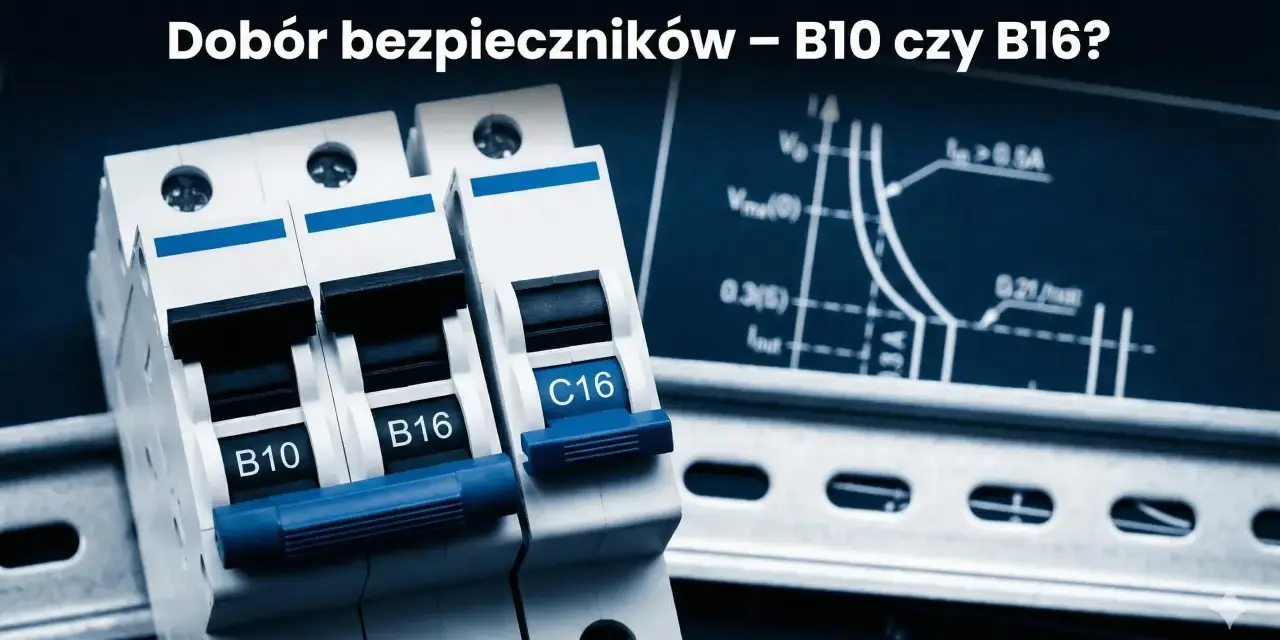

B16 nie jest domyślnym wyborem dla samego oświetlenia. Pojawia się dopiero wtedy, gdy instalacja ma większy przekrój, większą dopuszczalną obciążalność i rzeczywiście wynika to z projektu, a nie z przyzwyczajenia. Dla typowego obwodu światła w domu bezpieczniej i rozsądniej jest trzymać się B10, chyba że obliczenia i warunki techniczne pokazują coś innego. Gdy masz już orientację co do wartości zabezpieczenia, warto przeliczyć obwód na ampery i zobaczyć, ile zapasu naprawdę zostaje.
Jak liczę obciążenie obwodu oświetleniowego
Żeby nie opierać decyzji wyłącznie na intuicji, robię szybkie przeliczenie. Dla sieci 230 V prąd obciążenia liczę z prostego wzoru: I = P / U. Oprawy o łącznej mocy 100 W pobierają około 0,43 A, a 300 W to około 1,3 A. To pokazuje, dlaczego sam pobór „na papierze” często wygląda niewinnie.
| Łączna moc opraw | Prąd przy 230 V | Co z tego wynika |
|---|---|---|
| 100 W | 0,43 A | B6 lub B10 bez problemu, ale warto sprawdzić rozruch driverów |
| 300 W | 1,3 A | Typowy obwód LED pracuje bardzo lekko |
| 1000 W | 4,35 A | Nadal zwykle mieści się w B10, ale nie wolno ignorować długości kabla i temperatury |
| 2300 W | 10 A | To już okolice granicy B10, więc nie traktuję tego jako celu projektowego |
Nie dobieram zabezpieczenia tak, by obwód chodził stale na 100 procent jego wartości. Zostawiam zapas, bo temperatura w puszkach, długie odcinki i jednoczesne załączanie kilku opraw realnie podnoszą obciążenie. Na długich trasach dochodzi jeszcze spadek napięcia, który przy LED-ach potrafi pogorszyć komfort świecenia, mimo że sam wyłącznik formalnie „się zgadza”. Skoro moc znamionowa nie opowiada całej historii, trzeba jeszcze spojrzeć na to, jak zachowują się same źródła światła.
Dlaczego LED potrafi wybijać mimo małej mocy
Najwięcej kłopotów sprawiają dziś nie stare żarówki, lecz LED-y. Mają mały pobór mocy w pracy ustalonej, ale ich zasilacze potrafią przez ułamek sekundy pobrać kilka razy więcej prądu, niż wynikałoby z samej tabliczki znamionowej. To właśnie dlatego obwód z LED-ami może wyłączać się mimo tego, że „na waty” wszystko wygląda poprawnie.
| Rodzaj źródła | Co zwykle widać w praktyce | Jak to wpływa na dobór |
|---|---|---|
| LED z wieloma driverami | Krótki, wysoki prąd rozruchowy | B10 zwykle jest bezpiecznym minimum, czasem potrzebny C10 po obliczeniach |
| Halogen / żarówka tradycyjna | Wyższy prąd roboczy, mniejszy problem z inruchem | Łatwo policzyć obciążenie, ale instalacja grzeje się bardziej |
| Świetlówki / stare stateczniki | Zależność od osprzętu, możliwe skoki startowe | Przy modernizacji trzeba sprawdzić kompatybilność, nie tylko moc |
Jeżeli oprawy są ściemniane, mają czujniki ruchu albo zasilacze z dużym kondensatorem wejściowym, traktuję je ostrożniej. W takich układach często lepiej rozdzielić kilka małych linii niż ratować się wyższą wartością zabezpieczenia. To podejście jest bardziej przyszłościowe, szczególnie w nowoczesnych i energooszczędnych domach, gdzie sterowanie światłem coraz częściej łączy się z automatyką. Gdy technologia opraw jest już jasna, trzeba jeszcze dopiąć ochronę całej instalacji, a nie tylko jednego wyłącznika.
Różnicówka i podział obwodów robią większą różnicę, niż się wydaje
Sam wyłącznik nadprądowy nie rozwiązuje wszystkiego. W nowoczesnej instalacji oświetleniowej pilnuję też ochrony różnicowoprądowej i sensownego podziału linii, bo to bezpośrednio wpływa na bezpieczeństwo i wygodę użytkowania.
- RCD 30 mA to ochrona dodatkowa przed porażeniem, nie zamiennik nadprądówki.
- Jeśli cały parter wisi na jednym obwodzie, awaria jednego punktu gasi pół domu. Lepiej podzielić oświetlenie na strefy.
- Oświetlenie zewnętrzne, łazienkowe i techniczne warto często rozdzielać, bo pracują w innych warunkach.
- Przy modernizacji rozważa się RCBO, czyli aparat łączący różnicówkę i nadprądowy w jednym module, bo awaria jednego obwodu nie wyłącza wtedy reszty.
- Łączniki, czujniki ruchu i sterowniki też mają swoje parametry pracy, więc ich obciążalność trzeba sprawdzić razem z zabezpieczeniem.
Nie sztuką jest dać większą wartość, tylko tak dobrać aparat, by przy zwarciu zadziałało to, co powinno, a nie wszystko po kolei. W starszych instalacjach zwracam też uwagę na jakość połączeń, bo luźny zacisk grzeje się bardziej niż sam bezpiecznik, a przy świetle w domu to właśnie takie drobiazgi najczęściej robią kłopot. Z tego powodu ostatni krok zawsze wygląda u mnie jak krótka, techniczna checklista, a nie szybkie „na oko będzie dobrze”.
Co sprawdzam przed uznaniem obwodu za gotowy
- Przekrój przewodu i sposób ułożenia, bo to one wyznaczają bezpieczny punkt startowy.
- Sumę mocy opraw, ale także ich typ, bo LED-y nie zachowują się jak klasyczne żarówki.
- Prąd rozruchowy, szczególnie gdy kilka driverów uruchamia się jednocześnie.
- Długość linii i spadek napięcia, które przy długich obwodach potrafią zmienić zachowanie instalacji.
- Obecność i typ ochrony różnicowoprądowej, najlepiej dobranej do elektroniki i warunków pracy.
- Podział strefowy, żeby awaria jednego punktu nie wyłączała całego domu.
W praktyce najczęściej wychodzi B10, ale nie dlatego, że to magiczna wartość. Po prostu dobrze pasuje do typowego obwodu oświetleniowego z przewodem 1,5 mm², daje rozsądny zapas dla LED-ów i nie jest przesadą dla małych, domowych linii. Jeśli jednak masz długie odcinki, dużo driverów albo starą rozdzielnicę, dobór trzeba zrobić już na podstawie konkretnego układu, a nie samej nazwy „oświetlenie”. Jeśli nadal nie wiesz, jaki bezpiecznik do oświetlenia będzie właściwy w twojej instalacji, nie zgaduj, tylko oprzyj decyzję na przekroju przewodów, rodzaju opraw i pomiarach wykonanych przez elektryka.
