Domowa instalacja elektryczna działa dobrze tylko wtedy, gdy każdy jej element ma swoje zadanie: od zasilania i rozdzielnicy, przez przewody i zabezpieczenia, po gniazda, łączniki oraz obwody dla urządzeń grzewczych. Poniżej rozkładam na części pierwsze elementy instalacji elektrycznej, pokazuję ich rolę i wyjaśniam, na co zwrócić uwagę przy budowie lub modernizacji. Patrzę na ten temat także przez pryzmat oszczędności energii i wygody użytkowania, bo dobrze zaprojektowana instalacja to mniej awarii i mniej prowizorek po remoncie.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Rozdzielnica jest centrum sterowania całym układem, nie tylko skrzynką z bezpiecznikami.
- Przewody, obwody i puszki muszą być dobrane do realnego obciążenia, a nie do „średniego” scenariusza.
- Wyłączniki nadprądowe, różnicowoprądowe i ochrona przepięciowa chronią ludzi, sprzęt i samą instalację.
- Osprzęt końcowy powinien pasować do pomieszczenia: inne wymagania ma kuchnia, inne łazienka, a jeszcze inne garaż czy taras.
- Ogrzewanie elektryczne, pompa ciepła, fotowoltaika i ładowarka EV zmieniają sposób projektowania całej instalacji.
- Największy błąd to brak zapasu miejsca i brak czytelnej dokumentacji po zakończeniu prac.
Jak czytam domową instalację jako jeden system
Najprościej myślę o niej jak o układzie pięciu warstw: zasilanie, rozdział, prowadzenie, ochrona i odbiór energii. W typowym domu energia przychodzi z sieci jako 230/400 V, trafia do rozdzielnicy, a stamtąd do osobnych obwodów dla oświetlenia, gniazd i urządzeń o większym poborze mocy.
- Źródło zasilania doprowadza energię do budynku.
- Rozdzielnica dzieli ją na bezpieczne, opisane obwody.
- Przewody przenoszą prąd do konkretnych punktów.
- Zabezpieczenia odłączają obwód przy przeciążeniu, zwarciu lub upływie prądu.
- Osprzęt końcowy daje użytkownikowi dostęp do energii w miejscu, w którym jest potrzebna.
| Element | Rola | Co sprawdzam w praktyce |
|---|---|---|
| Źródło zasilania | Dostarcza energię do budynku | Czy układ zasilania pasuje do planowanego obciążenia domu |
| Rozdzielnica | Rozdziela energię na obwody i mieści aparaturę ochronną | Czy ma zapas miejsca i czy obwody są opisane |
| Przewody | Prowadzą energię do punktów odbioru | Czy przekrój i sposób prowadzenia odpowiadają obciążeniu |
| Zabezpieczenia | Wyłączają obwód przy awarii | Czy chronią ludzi, przewody i sprzęt |
| Osprzęt końcowy | Umożliwia korzystanie z energii | Czy jest dobrany do warunków w danym pomieszczeniu |
Jeśli ten podział jest logiczny, instalację dużo łatwiej rozbudować. Od tego miejsca przechodzę do centrum całego układu, czyli rozdzielnicy.

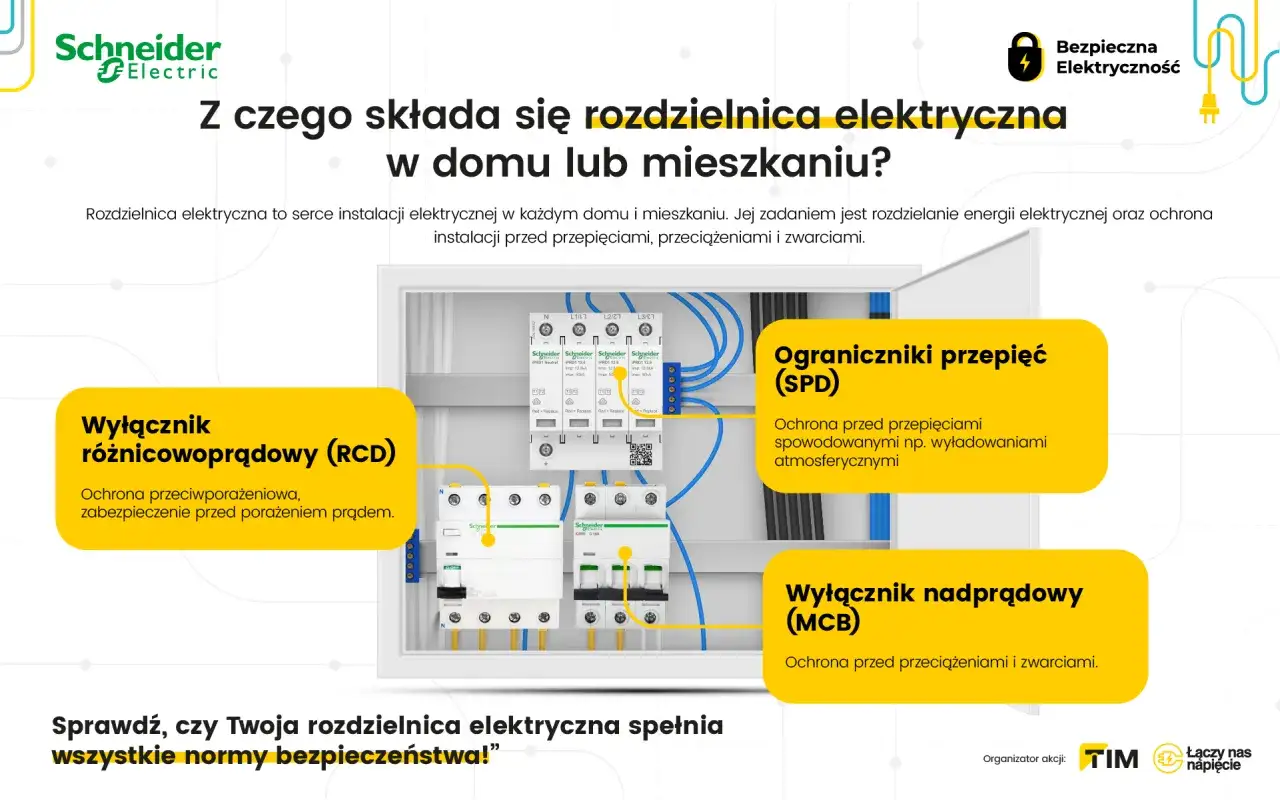

Rozdzielnica jest centrum całej instalacji

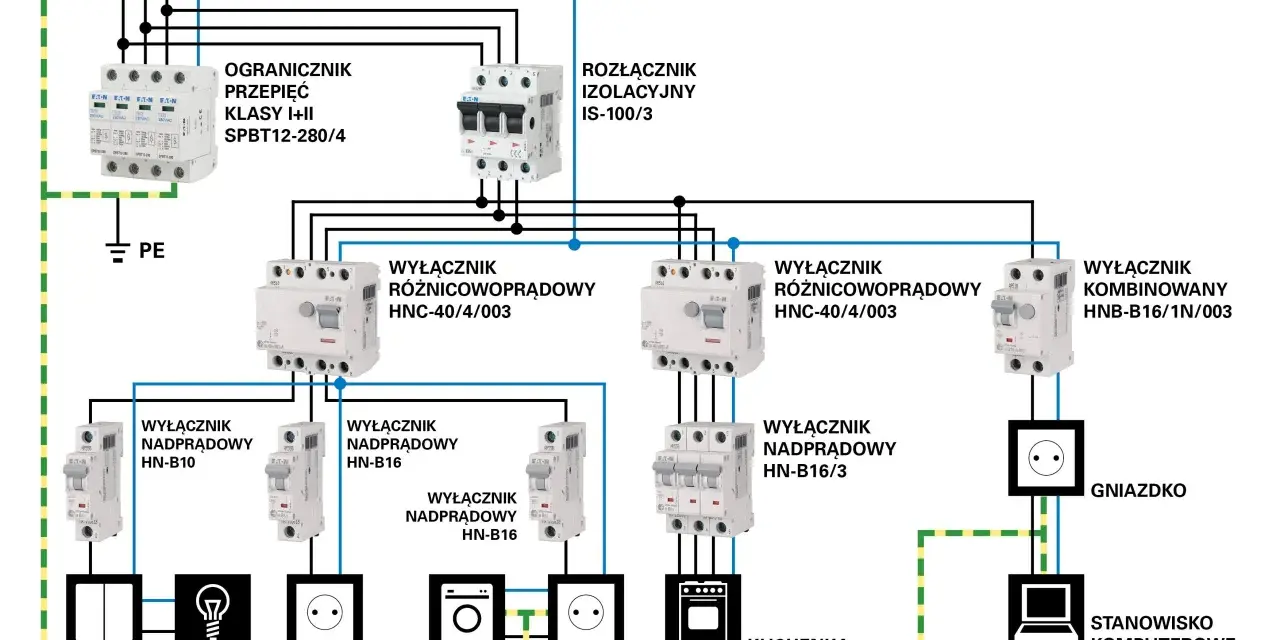

W praktyce to właśnie tutaj widać, czy projekt był przemyślany. Dobra rozdzielnica nie jest po prostu skrzynką z aparatami, ale miejscem, w którym energia jest kontrolowana, opisywana i dzielona na funkcjonalne sekcje. Ja zwracam uwagę przede wszystkim na cztery rzeczy: rozłącznik główny, zabezpieczenia nadprądowe, wyłączniki różnicowoprądowe i ochronę przepięciową.
- Rozłącznik główny pozwala odciąć zasilanie całego budynku.
- Wyłączniki nadprądowe chronią przewody przed przeciążeniem i zwarciem.
- Wyłączniki różnicowoprądowe reagują na upływ prądu i zwiększają ochronę przeciwporażeniową.
- Ochronnik przepięć ogranicza skutki skoków napięcia, ważne zwłaszcza przy dużej ilości elektroniki, PV i automatyki.
- Rezerwa miejsca w rozdzielnicy to nie luksus, tylko zapas na przyszłe obwody i modernizacje.
W domach najczęściej spotykam podejście, w którym nie wszystkie obwody wiszą na jednym zabezpieczeniu różnicowym. To ma sens: gdy jeden obwód zgłasza problem, nie wyłącza się pół domu. Przy większych budynkach, ogrzewaniu elektrycznym albo ładowarce do auta szczególnie ważne staje się też sensowne opisanie każdego modułu, bo bez tego serwis i późniejsze przeróbki stają się zgadywanką. Z rozdzielnicy naturalnie przechodzę do tego, co z niej wychodzi, czyli do przewodów i obwodów.
Przewody, obwody i puszki decydują o tym, czy instalacja naprawdę działa
To jest część niewidoczna, ale zwykle najważniejsza. W domu pracują przewody miedziane, a ich przekrój, sposób prowadzenia i podział na obwody muszą odpowiadać temu, co naprawdę będzie podłączane. W jednofazowych punktach zasilania spotkasz układ trzyżyłowy: faza, neutralny i ochronny. Przy odbiornikach trójfazowych pojawia się układ pięciożyłowy, bo dochodzą trzy fazy i przewód ochronny.
Najczęstszy błąd, jaki widzę, to łączenie zbyt wielu funkcji na jednym obwodzie. Oświetlenie, gniazda, sprzęt AGD i urządzenia grzewcze powinny być rozdzielane tak, żeby awaria jednego elementu nie zatrzymywała pracy całego domu. Osobne obwody szczególnie opłacają się dla piekarnika, płyty indukcyjnej, zmywarki, pralki, pompy ciepła, rekuperacji i ładowarki EV.
- Osobny obwód dla dużych odbiorników zmniejsza ryzyko przeciążenia.
- Rozdzielenie oświetlenia od gniazd poprawia wygodę i bezpieczeństwo.
- Puszki i złączki muszą mieć dość miejsca, bo ściśnięte połączenia szybciej się grzeją i trudniej je serwisować.
- Trasa przewodów powinna być czytelna, a nie prowadzona przypadkowo „po najmniejszej linii oporu”.
W praktyce nie chodzi o to, by dać jak najwięcej przewodów, tylko by dobrać je do rzeczywistego obciążenia i przyszłych planów. Jeśli wiem, że dom ma dostać pompę ciepła albo ogrzewanie strefowe, zostawiam miejsce na dodatkowe obwody już na etapie projektu. To prowadzi prosto do osprzętu końcowego, bo właśnie tam użytkownik najczęściej odczuwa jakość całej instalacji.
Gniazda, łączniki i osprzęt muszą pasować do pomieszczenia
Na tym poziomie instalacja przestaje być teorią. To, czy gniazdo jest dobrze dobrane, widać dopiero wtedy, gdy ktoś codziennie wtyka do niego odkurzacz, ładowarkę, czajnik albo sprzęt warsztatowy. Ja wybieram osprzęt pod kątem funkcji pomieszczenia, odporności mechanicznej i warunków środowiskowych.
| Miejsce | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Kuchnia | Dużo gniazd, dedykowane obwody dla AGD, wygodna lokalizacja nad blatem | Tu kumuluje się największe chwilowe obciążenie |
| Łazienka | Osprzęt przeznaczony do stref wilgotnych, wysoka szczelność tam, gdzie jest potrzebna | Wilgoć i woda wymuszają większy margines bezpieczeństwa |
| Salon i gabinet | Więcej punktów zasilania niż zwykle zakłada inwestor | Przedłużacze i rozgałęźniki szybko psują estetykę i porządek |
| Garaż i taras | Odporność mechaniczna i osprzęt zewnętrzny | Warunki są trudniejsze niż w suchym pokoju dziennym |
W domach energooszczędnych i modernizowanych często dokładam jeszcze sterowanie oświetleniem, czujniki obecności albo regulatory temperatury. To nie jest gadżet sam dla siebie. Dobrze dobrana automatyka potrafi ograniczyć zużycie energii bez obniżania komfortu, pod warunkiem że nie jest projektowana „na szybko” i bez uwzględnienia układu pomieszczeń. Właśnie wtedy widać, jak mocno elektryka łączy się z ogrzewaniem i innymi instalacjami technicznymi.
Ogrzewanie elektryczne, fotowoltaika i automatyka zmieniają wymagania wobec instalacji
Gdy dom ma działać nowocześnie, sama lista gniazd przestaje wystarczać. Ogrzewanie elektryczne, pompa ciepła, rekuperacja, magazyn energii, fotowoltaika czy ładowarka samochodu elektrycznego sprawiają, że instalacja musi być nie tylko bezpieczna, ale też elastyczna. W takich domach szczególnie cenię miejsce w rozdzielnicy, przewidziane obwody rezerwowe i sensowne sterowanie strefowe.
- Ogrzewanie elektryczne wymaga obwodów dopasowanych do stałego, długiego obciążenia.
- Pompa ciepła potrzebuje współpracy elektryka z instalatorem HVAC, bo liczy się nie tylko zasilanie, ale też sterowanie i zabezpieczenia.
- Fotowoltaika wymusza przemyślenie ochrony przepięciowej, monitoringu i miejsca na dodatkową aparaturę.
- Ładowarka EV to już nie zwykłe gniazdo, lecz osobny element infrastruktury energetycznej domu.
To właśnie w takich projektach najbardziej widać przewagę myślenia systemowego. Jeśli instalacja ma wspierać niższe zużycie energii, trzeba patrzeć szerzej: na sterowanie temperaturą w pomieszczeniach, bilans mocy i przyszłe rozbudowy. Dla mnie to jedno z najważniejszych miejsc, w których nowoczesne budownictwo rzeczywiście spotyka się z praktyką, a nie tylko z katalogiem produktów. Na koniec zostaje już najważniejsze pytanie: jak uniknąć błędów, które ujawniają się dopiero po zamknięciu ścian?
Co sprawdzam, zanim instalacja zostanie zamknięta na lata
Jeżeli mam doradzić tylko kilka rzeczy przed odbiorem albo po większym remoncie, wskazałbym te, które później naprawdę oszczędzają czas i pieniądze. Najpierw patrzę na czytelność opisów, potem na zapas miejsca w rozdzielnicy, a dopiero na końcu na sam wygląd wykonania. Estetyka jest miła, ale w instalacji liczy się przede wszystkim przewidywalność i serwisowalność.
- Czy każdy obwód ma opis, który da się zrozumieć po kilku latach.
- Czy w rozdzielnicy został zapas modułów na przyszłe urządzenia.
- Czy przewidziano oddzielne obwody dla odbiorników o dużym poborze mocy.

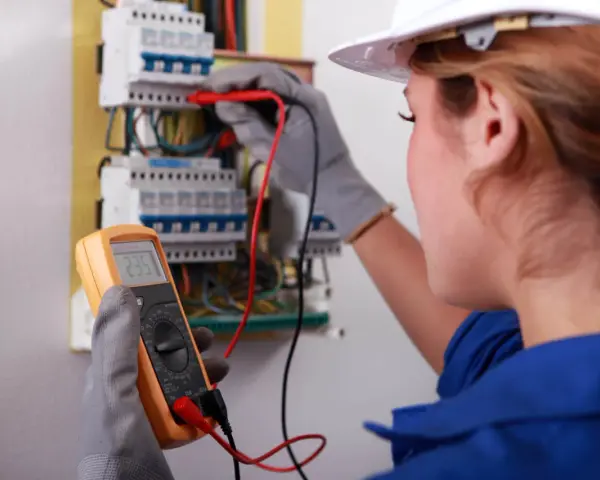

- Czy wykonano wymagane pomiary i sprawdzono poprawność ochrony.
- Czy dokumentacja instalacji jest kompletna i dostępna dla właściciela.
- Czy osprzęt w łazience, garażu i na zewnątrz odpowiada warunkom pracy.
Jeśli budynek ma w przyszłości dostać kolejne technologie, zostawiam nie tylko wolne miejsce, ale też prostą ścieżkę rozbudowy. To dotyczy chociażby magazynu energii, dodatkowych obwodów grzewczych czy inteligentnego sterowania. Dobrze zaprojektowana instalacja nie wymaga ciągłego poprawiania, a to w praktyce jest największa oszczędność. I właśnie dlatego zawsze wolę myśleć o niej jak o systemie, a nie zbiorze przypadkowych gniazdek i kabli.
Dobrze zaprojektowana domowa elektryka zaczyna się od prostego porządku: wiadomo, skąd płynie energia, gdzie jest dzielona, co ją chroni i które odbiorniki mają własne obwody. Jeśli te podstawy są przemyślane, łatwiej dołożyć ogrzewanie elektryczne, fotowoltaikę, automatykę czy ładowarkę do auta bez kosztownych przeróbek. W praktyce najbardziej opłaca się nie maksymalnie „oszczędzać na przewodach”, tylko zostawić instalacji rozsądny zapas na kolejne lata użytkowania.
