Wydzielona przestrzeń na urządzenia instalacyjne decyduje o tym, czy ogrzewanie działa cicho, bezpiecznie i bez ciągłych kompromisów. W praktyce to nie tylko miejsce na kocioł albo pompę ciepła, ale także na zasobnik, rozdzielacze, automatykę, filtry i elementy serwisowe. Dobrze zaprojektowane pomieszczenie techniczne oszczędza później nerwy, kosztowne przeróbki i problemy z wentylacją.
Najważniejsze zasady, które warto znać od razu
- To miejsce warto traktować jak centrum instalacji, a nie zapasowy schowek.
- W praktyce liczą się przede wszystkim wysokość, kubatura, wentylacja i dostęp serwisowy.
- Inne wymagania obowiązują dla gazu, inne dla paliwa stałego, a jeszcze inne dla oleju opałowego.
- Jeśli urządzenie hałasuje lub drga, trzeba przewidzieć odsprzęglenie i izolację akustyczną.
- W domu energooszczędnym taka strefa często łączy kilka funkcji, ale nie powinna być przeładowana.
Czym jest wydzielona strefa instalacyjna i po co ją robić
Ja patrzę na takie miejsce jak na zaplecze całego budynku. To tutaj trafiają urządzenia, które wymagają zasilania, wentylacji, odpływu kondensatu, okresowego serwisu i bezpiecznego odseparowania od części mieszkalnej. W dobrze zaprojektowanym układzie ta przestrzeń porządkuje instalacje, a nie tylko je „chowa”.
Jej podstawowa funkcja jest prosta: ma stworzyć warunki, w których sprzęt grzewczy i towarzysząca mu automatyka pracują stabilnie. Dzięki temu łatwiej utrzymać temperaturę, kontrolować zużycie energii i ograniczyć hałas. W praktyce to właśnie tutaj kończą się kompromisy estetyczne, a zaczyna technika.
Warto też rozróżnić dwie rzeczy. Czasem chodzi o pełnoprawną kotłownię, a czasem o mniejszą wydzieloną strefę, w której stoją na przykład pompa ciepła, zasobnik ciepłej wody, filtracja i rozdzielacz ogrzewania podłogowego. To nie musi być duże miejsce, ale musi być logiczne i dostępne. Taki podział prowadzi naturalnie do pytania, co dokładnie można tam umieścić.
Jakie urządzenia zwykle się tam trafiają
Zakres wyposażenia zależy od źródła ciepła i od tego, jak bardzo dom jest zautomatyzowany. W nowym budownictwie coraz częściej w jednym miejscu zbierają się elementy, które wcześniej były rozproszone po całym budynku.
| Urządzenie lub układ | Dlaczego trafia do tej strefy | Na co zwrócić uwagę |
|---|---|---|
| Kocioł gazowy | Potrzebuje bezpiecznego odprowadzenia spalin i stałego dostępu do serwisu | Wentylacja, przewody powietrzno-spalinowe, dostęp do zaworów i czyszczenia |
| Kocioł na pellet lub drewno | Wymaga miejsca na paliwo, popiół i częstszą obsługę | Logistyka dostaw, wydzielony skład paliwa, odporne na zabrudzenia wykończenie |
| Kocioł olejowy | Jest bardziej wymagający pod względem kubatury i wentylacji | Minimalna wysokość, odpowiednia kubatura, nawiew i wywiew powietrza |

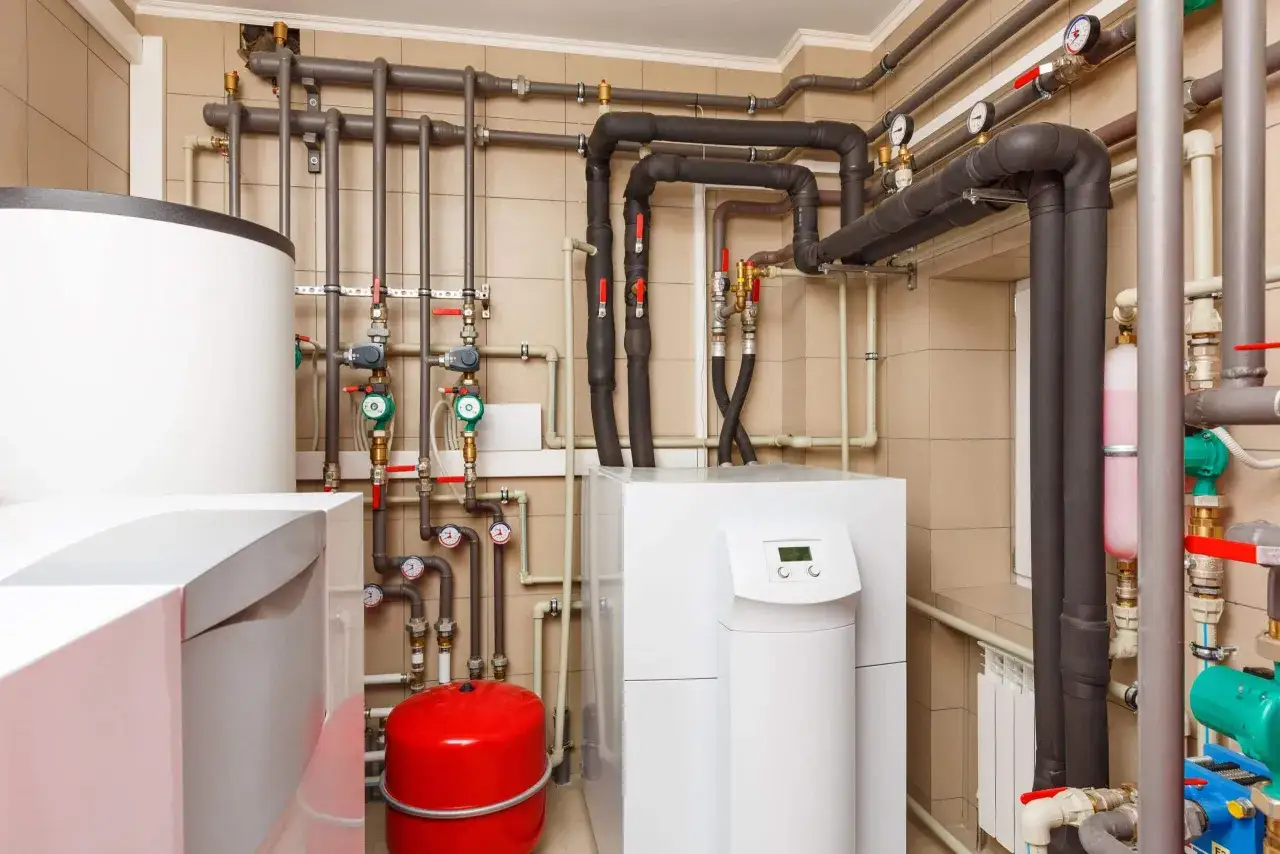

| Pompa ciepła z osprzętem | Łączy automatykę, hydraulikę i czasem zasobnik CWU w jednym miejscu | Hałas, drgania, odpływ kondensatu, miejsce na serwis |
| Bufor, rozdzielacze i armatura | Porządkują obiegi grzewcze i ułatwiają regulację | Dostęp do regulacji, oznaczenia, sensowny układ rur |
| Zmiękczacz, filtracja i automatyka | Chronią instalację i poprawiają komfort użytkowania | Miejsce na wkłady, zasilanie i wygodną wymianę materiałów eksploatacyjnych |
Ta lista pokazuje ważną rzecz: im bardziej nowoczesny system, tym mniej chodzi o sam „kocioł”, a bardziej o cały ekosystem urządzeń. To jest szczególnie widoczne w domach z pompą ciepła i ogrzewaniem niskotemperaturowym. Wtedy nawet mała strefa instalacyjna musi pracować jak dobrze ułożona szafka sterownicza, nie jak przypadkowa komórka.
Jak zaplanować układ, wentylację i dostęp serwisowy
Najpierw myślę o logice ruchu, dopiero potem o estetyce. Serwisant musi wejść, odkręcić, wyjąć filtr, sprawdzić armaturę i bez gimnastyki dojść do każdego newralgicznego punktu. Jeśli ktoś zostawi urządzenia „na styk”, problem nie ujawni się od razu, ale przy pierwszym przeglądzie albo awarii zapłaci się za to podwójnie.
Najważniejsze są trzy rzeczy: dopływ powietrza, odprowadzenie powietrza zużytego i realna przestrzeń do obsługi. W przypadku urządzeń spalających paliwo nie da się tego uprościć do samej kratki w drzwiach. Potrzebna jest wentylacja dobrana do konkretnego źródła ciepła, a przy paliwie stałym czy oleju także nawiew dla spalania i wywiew z pomieszczenia.
- Zostaw przestrzeń przed kluczowymi elementami tak, aby dało się wykonać przegląd bez demontażu obudów.
- Nie prowadź wszystkich rur i kabli po jednej ścianie bez ładu, bo później każda naprawa trwa dłużej.
- Przewiduj odpływ kondensatu i miejsce na ewentualne skropliny z urządzeń chłodniczych lub wentylacyjnych.
- Jeśli w środku stoją urządzenia hałasujące, odizoluj je od konstrukcji budynku i sąsiednich pomieszczeń.
- Wybieraj wykończenia odporne na wilgoć, zabrudzenia i miejscowe podgrzanie, a nie dekoracyjne rozwiązania „jak w salonie”.
Warunki techniczne są tu dość jednoznaczne: w pomieszczeniach technicznych minimum wysokości to zwykle 2 m, ale dla urządzeń gazowych potrzeba 2,2 m, a dla kotłowni olejowej także kubatury co najmniej 8 m3. W budynkach starszych bywają wyjątki, jednak traktowałbym je jako odstępstwo, a nie punkt wyjścia. Stąd już blisko do pytania, jak te wymagania przekładają się na konkretne typy instalacji.
Jakie wymagania trzeba spełnić w praktyce
Tu najłatwiej popełnić błąd, bo ludzie patrzą na metry kwadratowe, a projektant liczy też kubaturę, wymianę powietrza, sposób odprowadzenia spalin i bezpieczeństwo pożarowe. W praktyce jedna liczba bez drugiej niewiele znaczy.
| Typ instalacji | Najważniejszy wymóg | Praktyczny sens |
|---|---|---|
| Ogólna strefa techniczna | Wysokość nie mniejsza niż 2 m | To podstawowy próg dla większości pomieszczeń technicznych i gospodarczych |
| Urządzenia gazowe | Wysokość co najmniej 2,2 m, a kubatura co najmniej 8 m3 lub 6,5 m3 przy zamkniętej komorze spalania | Gaz nie wybacza ciasnoty i przypadkowej wentylacji |
| Gazowe kotły grzewcze w starszych domach jednorodzinnych | Dopuszczalna wysokość 1,9 m w określonych przypadkach | To wyjątek dla istniejących budynków, nie norma projektowa |
| Kotły na paliwo stałe do 10 kW | Kubatura 4 m3/kW, ale nie mniej niż 30 m3, oraz dopływ powietrza 10 m3/h na 1 kW | Małe paliwo stałe nadal potrzebuje dużej ilości powietrza |
| Kotły na paliwo stałe powyżej 25 kW | Wydzielone pomieszczenie na poziomie podziemnym lub terenu | Do tego dochodzi miejsce na paliwo i usuwanie popiołu |
| Kotły olejowe do 2000 kW | Do 4650 W/m3 obciążenia cieplnego, wysokość 2,2 m i kubatura 8 m3 w typowych przypadkach | Tu szczególnie ważne są wentylacja i odporność podłogi |
Warto też pamiętać o prostym, ale często pomijanym detalu: jeśli źródło ciepła stoi nad inną kondygnacją użytkową, podłoga, ściany do wysokości 10 cm i próg drzwiowy o wysokości 4 cm powinny być wodoszczelne. To niewielki zapis, a w praktyce chroni przed bardzo kosztowną szkodą po awarii albo rozszczelnieniu instalacji. Taki poziom zabezpieczenia prowadzi nas prosto do najczęstszych błędów wykonawczych.
Najczęstsze błędy przy projektowaniu i modernizacji
Najbardziej typowy błąd widzę wtedy, gdy ktoś traktuje tę strefę jak miejsce „na wszystko”. Obok kotła lądują kartony, farby, narzędzia, chemia, a czasem nawet rower albo worki z peletem ustawione tuż przy źródle ciepła. To psuje dostęp, ogranicza bezpieczeństwo i utrudnia serwis.
- Brak zapasu miejsca na otwarcie obudów i wyjęcie podzespołów.
- Źle dobrana wentylacja, zwłaszcza przy urządzeniach spalających paliwo.
- Montaż źródła ciepła bez tłumienia hałasu i drgań przy sypialni lub gabinecie.
- Łączenie w jednym miejscu zbyt wielu funkcji bez jasnego podziału na strefy.
- Brak odpływu lub zabezpieczenia przeciwwodnego tam, gdzie jest to potrzebne.
- Użycie materiałów wykończeniowych, które źle znoszą wilgoć, pył i zabrudzenia.
Drugim częstym problemem jest niedoszacowanie obsługi. Sama instalacja może działać poprawnie, ale po roku okazuje się, że filtr jest za wysoko, zawór odcinający schowano za zbiornikiem, a do wymiany anody trzeba rozbierać pół układu. Ja zawsze wolę prostszy układ rur i więcej ładu niż efektowną, ale ciasną zabudowę. To szczególnie ważne w domach z nowoczesnymi, ekologicznymi źródłami ciepła.
Jak dopasować ją do nowoczesnego, oszczędnego domu
W budynkach energooszczędnych ta przestrzeń nie musi być duża, ale musi być elastyczna. Dziś stoi tam pompa ciepła i zasobnik, a za kilka lat dochodzi większy bufor, stacja uzdatniania wody albo magazyn energii. Jeśli od początku zostawi się odrobinę rezerwy, modernizacja staje się normalnym etapem, a nie generalnym remontem.
W praktyce najlepiej działają trzy podejścia. Pierwsze to mała, bardzo uporządkowana strefa dla pompy ciepła i zasobnika CWU. Drugie to pełniejszy węzeł, w którym obok źródła ciepła są rozdzielacze ogrzewania podłogowego, automatyka i filtracja wody. Trzecie, bardziej „klasyczne”, to kotłownia z paliwem stałym, ale tu od razu trzeba liczyć się z większą obsługą, miejscem na paliwo i mocniejszymi wymaganiami wentylacyjnymi.
- Przy pompie ciepła priorytetem są drgania, odpływ skroplin i akustyka.
- Przy pellecie ważniejsza od samej mocy urządzenia bywa logistyka przechowywania paliwa.
- Przy gazie liczy się kompaktowość, szczelność i poprawne odprowadzenie spalin.
- Przy układach mieszanych dobrze działa prosty podział na strefę „gorącą”, hydraulikę i magazynowanie energii.
To właśnie tutaj widać przewagę podejścia ekologicznego: mniej przypadkowych urządzeń, więcej integracji i lepsza kontrola nad energią. Gdy układ jest przemyślany, instalacja zużywa mniej miejsca, mniej energii pomocniczej i wymaga mniej nerwowych przeróbek. Zostaje jeszcze ostatni krok, czyli sprawdzenie, czy wszystko faktycznie nadaje się do odbioru i codziennej pracy.
Co realnie wydłuża bezawaryjną pracę instalacji
Na końcu nie wygrywa najdroższe urządzenie, tylko najlepiej poukładana przestrzeń. Jeśli zasilanie jest czytelne, armatura dostępna, wentylacja wykonana porządnie, a urządzenia nie walczą ze sobą o miejsce, instalacja po prostu działa. I właśnie o to chodzi.
Ja zawsze sprawdzam trzy rzeczy: czy da się wejść z narzędziami bez przeciskania się, czy można wykonać serwis bez demontażu zabudowy i czy po awarii woda albo kondensat nie zniszczą reszty domu. Jeśli te warunki są spełnione, reszta zwykle układa się znacznie łatwiej. W dobrze zaprojektowanej strefie technicznej ważniejsza od metrażu jest logika, bezpieczeństwo i przewidywalność obsługi.
