Odpowiednio zaprojektowane odpowietrzenie pionu kanalizacyjnego decyduje o tym, czy instalacja pracuje cicho, bez zapachów i bez wysysania wody z syfonów. W praktyce to nie jest detal, tylko element, który łączy przepisy budowlane, normy projektowe i zwykły komfort użytkowania. Poniżej wyjaśniam, kiedy pion trzeba wyprowadzić ponad dach, kiedy dopuszczalne są rozwiązania pomocnicze i na co zwracać uwagę przy projekcie oraz odbiorze.
Najważniejsze zasady są prostsze, niż się wydaje
- Przewody spustowe w kanalizacji grawitacyjnej powinny być wyprowadzone jako przewody wentylujące ponad dach.
- Wylot trzeba prowadzić powyżej okien i drzwi, jeśli znajdują się w odległości poziomej mniejszej niż 4 m.
- Nie wszystkie piony muszą kończyć się nad dachem, ale wtedy trzeba zastosować urządzenia napowietrzające i zachować obowiązkowy układ przewodów wentylujących.
- Przewodów wentylujących nie wolno wprowadzać do kanałów dymowych, spalinowych ani wentylacyjnych pomieszczeń.
- Przy pionach wyższych niż 10 m dolne podłączenia trzeba dobrać zgodnie z odpowiednią Polską Normą.
- Najlepsze rozwiązanie zależy od obciążenia instalacji, liczby przyborów i układu budynku, a nie od samego nawyku wykonawczego.
Jeśli te reguły są jasne od początku, dużo łatwiej ocenić, czy instalacja ma szansę działać prawidłowo, czy tylko wygląda poprawnie na rysunku. Teraz rozkładam temat na przepisy, praktykę i typowe pułapki.
Co mówią przepisy budowlane o wentylacji pionów kanalizacyjnych
W obowiązujących warunkach technicznych instalacja kanalizacyjna budynku ma spełniać wymagania Polskich Norm. Dla pionów grawitacyjnych kluczowy jest zapis, że przewody spustowe powinny być wyprowadzone jako przewody wentylujące ponad dach, a wylot musi znaleźć się także powyżej górnej krawędzi okien i drzwi oddalonych poziomo o mniej niż 4 m. To ważne, bo chodzi nie tylko o samą drogę odprowadzenia powietrza, ale też o to, by wyziewy nie wracały do budynku.

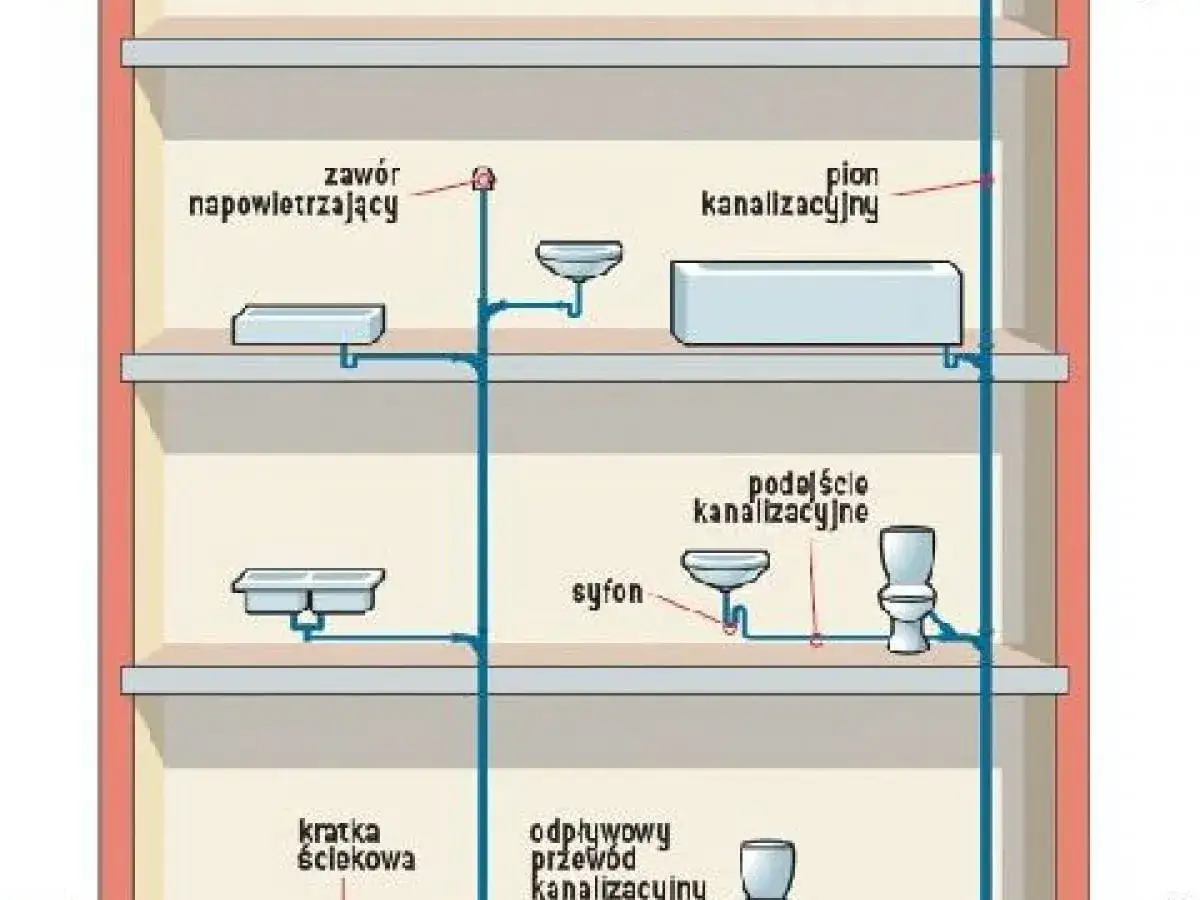

Przepisy dopuszczają wyjątek: nie każdy pion musi kończyć się nad dachem, jeśli zastosuje się urządzenia napowietrzające i jednocześnie wyprowadzi ponad dach ostatni pion na każdym przewodzie odpływowym oraz co najmniej co piąty z pozostałych pionów kanalizacyjnych. To rozwiązanie bywa sensowne, ale nie jest uniwersalnym zamiennikiem wentylacji całej instalacji.
Jest jeszcze jeden warunek, o którym często się zapomina: przewodów wentylujących piony nie wolno wprowadzać do kanałów dymowych, spalinowych ani do przewodów wentylacyjnych pomieszczeń. Jeśli pion ma więcej niż 10 m wysokości, dolne podłączenia trzeba dobrać zgodnie z odpowiednią Polską Normą. W praktyce oznacza to, że projekt ma większe znaczenie niż sam wybór jednego elementu instalacji.
To właśnie na tym etapie widać, że odpowietrzenie nie jest dodatkiem, tylko częścią całego układu hydraulicznego. Z tego wynika następne pytanie: kiedy można zejść z pełnego wywiewu nad dach, a kiedy lepiej tego nie robić.
Kiedy pion trzeba wyprowadzić nad dach, a kiedy można zastosować zawór napowietrzający
Ja zwykle zaczynam od prostego porównania trzech wariantów. Dzięki temu od razu widać, czy w danym budynku lepszy będzie pełny wywiew, układ mieszany czy lokalne napowietrzanie.
| Rozwiązanie | Gdzie się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Pełne wyprowadzenie nad dach | Nowe budynki, większe piony, instalacje z dużym obciążeniem | Najbardziej przewidywalne, zgodne z podstawową logiką przepisów, dobrze chroni syfony | Wymaga przejścia przez dach i starannej obróbki |
| Zawór napowietrzający | Modernizacje, lokalne podejścia, miejsca trudne do poprowadzenia nad dach | Mniej ingerencji w dach, szybki montaż | Nie rozwiązuje każdego układu, wymaga dostępu i poprawnego doboru |
| Układ mieszany | Większe obiekty i rozbudowane piony | Dobry kompromis między kosztami a bezpieczeństwem | Wymaga obliczeń i konsekwencji; improwizacja kończy się błędami |
Pełne wyprowadzenie pionu nad dach jest najbezpieczniejsze tam, gdzie instalacja jest mocno obciążona albo układ budynku jest prosty. Zawór napowietrzający działa inaczej: wpuszcza powietrze wtedy, gdy w instalacji pojawia się podciśnienie, ale nie naprawi źle dobranych średnic, zbyt długich odcinków poziomych ani błędów montażowych. Dlatego traktuję go jako wsparcie, a nie wymówkę dla źle zaprojektowanego pionu.
Układ mieszany bywa rozsądny w większych obiektach, ale wymaga dyscypliny projektowej. Jeśli ktoś chce po prostu „zrezygnować z wywiewu”, a potem dodać jeden zawór, zwykle kończy się to bulgotaniem i zapachem z kanalizacji. To prowadzi do pytania, jak poprawnie ułożyć sam system, żeby nie trzeba było wracać do tematu po wykończeniu łazienki.

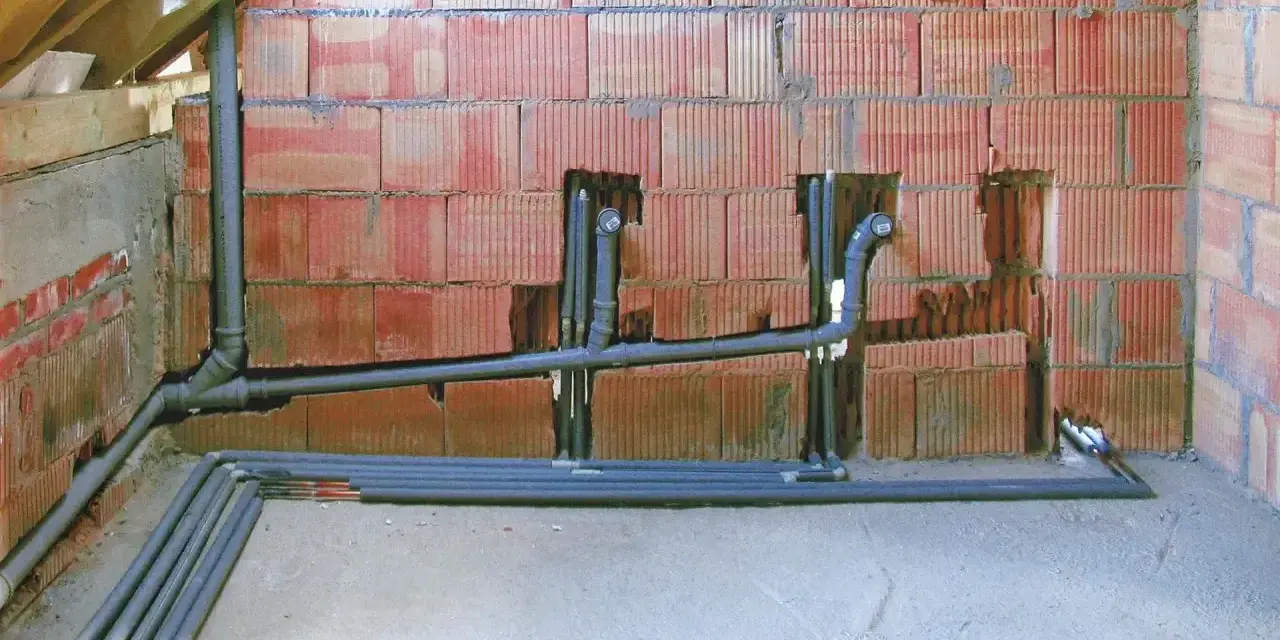

Jak projektuje się odpowietrzenie pionu w praktyce
W dobrze zaprojektowanej instalacji nie zaczynam od pytania, czy da się coś „obejść”, tylko od tego, ile przyborów obsługuje pion i jak zachowuje się cała trasa odpływu. Im więcej urządzeń i dłuższe podejścia, tym większe ryzyko podciśnienia albo chwilowego wzrostu ciśnienia w przewodzie.
Najpierw hydraulika, potem dach
Projektant powinien sprawdzić obciążenie odpływowe, długość podejść, liczbę kondygnacji i sposób użytkowania łazienek. W praktyce inny układ przyjmuję dla małego domu z jedną łazienką, a inny dla budynku, w którym kilka urządzeń bywa używanych równocześnie. To właśnie tam wychodzą problemy, których nie widać w prostym szkicu.
Wylot musi być dostępny i bezpieczny
Przejście przez dach trzeba zaplanować tak, by było szczelne, odporne na warunki atmosferyczne i możliwe do serwisowania. Sam wylot nie może znaleźć się zbyt blisko okien czy drzwi, jeśli są w promieniu mniejszym niż 4 m w poziomie. W budynkach z poddaszem użytkowym albo skomplikowaną geometrią dachu ten detal często decyduje o całym przebiegu trasy.
Przeczytaj również: Jak skutecznie wiązać zbrojenie wkrętarką i uniknąć błędów
Urządzenia napowietrzające trzeba traktować jak element systemu
Zawór napowietrzający nie działa jak magiczna poprawka. On wpuszcza powietrze, gdy robi się podciśnienie, ale nie naprawi źle dobranych średnic, zbyt długich odcinków poziomych ani błędów montażowych. Jeżeli chcę, żeby rozwiązanie było trwałe, zawsze zostawiam możliwość kontroli i dostępu do urządzenia.
W praktyce najważniejsze jest to, by nie projektować odpowietrzenia jako dodatku „na końcu inwestycji”. Jeśli układ został przemyślany wcześniej, późniejsze wykończenie nie generuje kolizji z więźbą, oknami dachowymi ani pokryciem. A gdy tego zabraknie, instalacja bardzo szybko zaczyna dawać o sobie znać.
Jak rozpoznać, że wentylacja pionu działa źle
Objawy są zwykle dość czytelne, choć wielu inwestorów długo myli je z drobną awarią przyboru. Najczęściej pojawia się bulgotanie w syfonach, chwilowy spowolniony odpływ, nieprzyjemny zapach po spuszczeniu wody i wysysanie wody z syfonu po intensywnym użyciu kilku urządzeń naraz.
- Bulgotanie zwykle oznacza, że w przewodzie brakuje stabilnego dopływu powietrza.
- Zapach kanalizacji pojawia się często wtedy, gdy syfon został częściowo opróżniony.
- Wolny odpływ może wskazywać na połączenie błędów: wentylacji, spadków i średnic.
- Hałas w pionie jest sygnałem, że instalacja pracuje pod niepotrzebnym obciążeniem.
Najczęstszy błąd? Zastąpienie analizy całego układu jednym zaworem w miejscu, które wygląda na najprostsze. To bywa skuteczne przy prostym, krótkim podejściu, ale w bardziej rozbudowanej instalacji tylko maskuje problem. Drugim klasykiem jest wyprowadzenie pionu za nisko względem okien połaciowych albo włączenie odpowietrzenia do kanału, do którego w ogóle nie powinno trafić.
Jeżeli symptomy wracają po każdym większym spłukaniu, nie dokładałbym kolejnych przypadkowych elementów. Najpierw sprawdzam projekt i drożność, potem dopiero dobieram korektę. To oszczędza więcej czasu niż wymiana kilku zaworów po kolei.
Co sprawdzić przed zamknięciem ścian i dachu
Na etapie formalnym liczy się nie tylko zgodność z przepisami, ale też to, czy rozwiązanie zostało naprawdę narysowane i policzone, a nie dopisane w opisie. Przy nowym budynku piony wentylujące i ewentualne urządzenia napowietrzające powinny znaleźć się w projekcie sporządzonym przez osobę z odpowiednimi uprawnieniami instalacyjnymi. W praktyce to najlepszy moment, żeby wychwycić konflikt z więźbą, oknami dachowymi albo warstwami pokrycia.
- Sprawdź, czy pion wentylujący jest pokazany na rzutach i przekrojach, a nie tylko wspomniany w opisie.
- Zweryfikuj, czy wylot zachowuje wymagany dystans od okien i drzwi oraz czy nie koliduje z innymi przewodami.
- Upewnij się, że urządzenia napowietrzające mają miejsce na dostęp serwisowy.
- Przy pionach wyższych niż 10 m poproś projektanta o potwierdzenie doboru dolnych podłączeń.
- W istniejącym budynku sprawdź, czy ingerencja w dach, elewację lub ściany nie uruchamia dodatkowych uzgodnień formalnych.
Przy przeróbkach istniejącej instalacji nie zakładałbym automatycznie jednej ścieżki formalnej dla każdego przypadku. Jeśli zmiana dotyczy tylko lokalnego odcinka bez ingerencji w konstrukcję, formalności bywają prostsze, ale przy wyjściu przez dach, zmianie elewacji albo naruszeniu elementów nośnych sprawa wymaga już osobnej oceny projektanta i, zależnie od zakresu, odpowiedniej procedury budowlanej. To właśnie ten fragment warto sprawdzić zanim zamkniesz ściany.
To na tym etapie najłatwiej uniknąć kosztownych poprawek po wykończeniu. Dobrze policzone odpowietrzenie nie robi wrażenia wizualnego, ale właśnie dzięki temu działa przez lata i nie generuje niepotrzebnych interwencji.
Dlaczego dobrze zaprojektowane odpowietrzenie oszczędza późniejsze przeróbki
Najlepsze rozwiązanie to zwykle nie najbardziej efektowny detal na dachu, tylko układ, który od początku uwzględnia obciążenie pionu, odległości od otworów w elewacji i sposób użytkowania budynku. Jeśli trzymasz się obowiązujących warunków technicznych i zasad projektowych, instalacja działa ciszej, syfony są bezpieczniejsze, a ryzyko zapachu z kanalizacji spada do minimum.
W praktyce myślę o tym tak: odpowietrzenie ma zniknąć z pola widzenia użytkownika, a nie z dokumentacji. Gdy projekt jest poprawny, temat przestaje wracać po odbiorze, a to w budynku mieszkalnym jest najlepszy możliwy wynik.
