Oznaczenie L w instalacji elektrycznej - Co oznacza i jak je czytać?

Najkrócej: oznaczenie prądu L w instalacji elektrycznej nie dotyczy natężenia, tylko przewodu fazowego, czyli żyły pod napięciem, która zasila odbiornik. W praktyce to jeden z najważniejszych znaków na schemacie, bo od razu mówi, gdzie wchodzi zasilanie, jak czytać L1, L2 i L3 oraz dlaczego nie wolno mylić L z N albo PE. Jeśli modernizujesz domową instalację, montujesz osprzęt albo podłączasz elementy ogrzewania, ta różnica ma realne znaczenie dla bezpieczeństwa i działania całego układu.

Co oznacza litera L w instalacji elektrycznej

W praktyce L to przewód fazowy, czyli ten, na którym pojawia się napięcie względem przewodu neutralnego. W instalacji jednofazowej, typowej dla wielu mieszkań i domów, mówimy zwykle o zasilaniu 230 V, a w układzie trójfazowym o trzech fazach oznaczonych jako L1, L2 i L3.

Ja patrzę na L jak na najważniejszy sygnał ostrzegawczy na schemacie: tu wchodzi energia do odbiornika, a dalej trzeba już sprawdzić, czy układ jest jednofazowy, czy trójfazowy. To rozróżnienie pomaga uniknąć pomyłek przy podłączaniu gniazd, oświetlenia i automatyki grzewczej.

Warto też nie mylić oznaczeń elektrycznych z parametrami samego prądu. Natężenie prądu oznacza się literą I, napięcie literą U, a moc literą P. To drobny szczegół, ale w dokumentacji i na zaciskach robi dużą różnicę. Dzięki temu łatwiej przejść do kolejnego kroku, czyli odczytania kolorów i pozostałych symboli na przewodach.

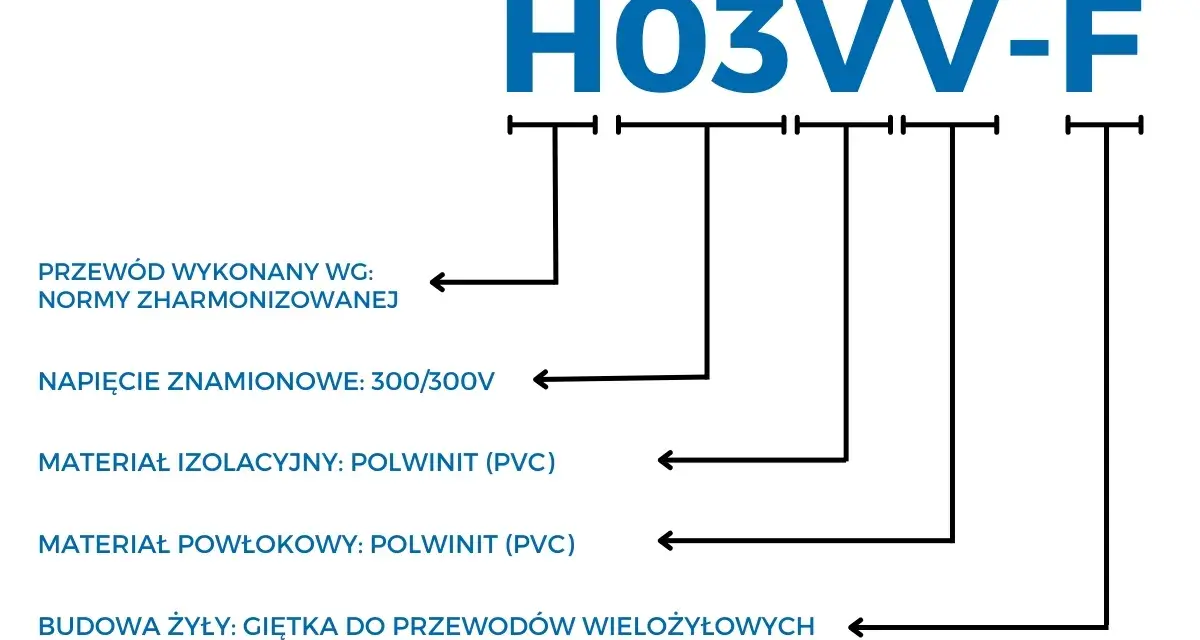

Jak odróżnić L, N i PE bez zgadywania

Kolor pomaga, ale sam nie wystarcza. W nowych instalacjach przewód fazowy L ma zwykle kolor brązowy, czarny albo szary, neutralny N jest niebieski, a ochronny PE ma kolor żółto-zielony. W starszych układach spotyka się jednak inne zestawienia, dlatego na remontach nie ufam wyłącznie barwie izolacji, zwłaszcza gdy instalacja była wielokrotnie przerabiana.

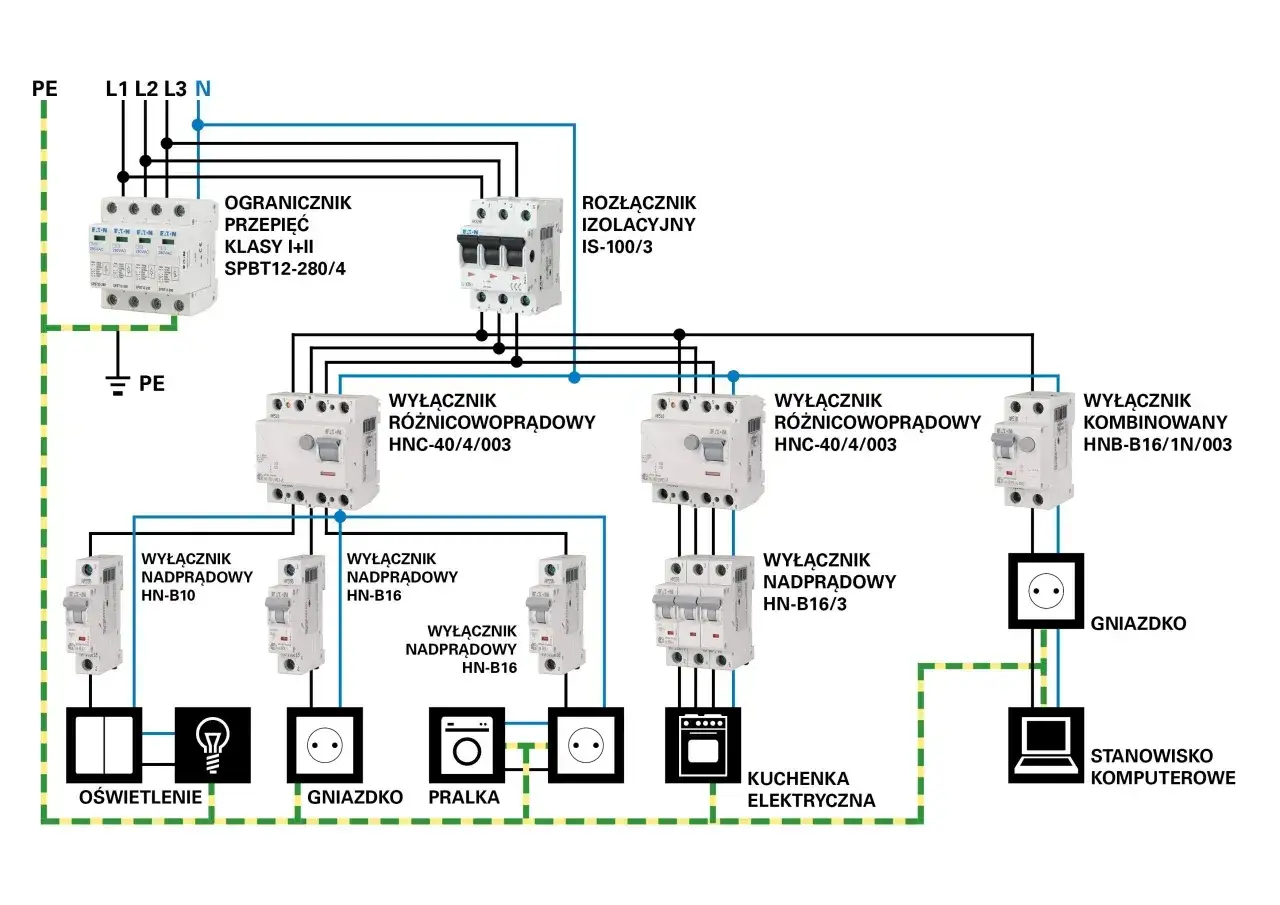

W materiałach edukacyjnych ZPE to rozróżnienie jest pokazane bardzo konsekwentnie i dobrze oddaje praktykę domowych schematów. Najprościej zapamiętać to tak: L zasila, N wraca, PE chroni. To uproszczenie nie zastępuje schematu, ale porządkuje podstawy i ułatwia dalszą pracę z osprzętem. Gdy już to rozumiesz, łatwiej odczytać, gdzie L pojawia się w rzeczywistych punktach instalacji.

Gdzie najczęściej spotkasz L w domu i mieszkaniu

Oznaczenie L pojawia się nie tylko na papierowym schemacie, ale też na gniazdach, łącznikach, puszkach, oprawach oświetleniowych i urządzeniach grzewczych. Najczęściej widzę je tam, gdzie trzeba odróżnić wejście zasilania od wyjścia na odbiornik.

• W gniazdach i puszkach L wskazuje tor fazowy, który ma zostać doprowadzony do danego punktu.
• W wyłącznikach oświetlenia L bywa zaciskiem wejściowym, a niektóre modele mają też wyjście fazy przełączanej do lampy.
• W oprawach i lampach L zasila elektronikę lub źródło światła.
• W sterownikach i regulatorach L często rozpoczyna obwód, który po zadziałaniu przekaźnika trafia dalej na odbiornik.

To ważne rozróżnienie, bo wiele osób zakłada, że każdy zacisk L działa tak samo. Nie działa. Na jednym urządzeniu będzie to wejście zasilania, na innym wyjście, a w bardziej rozbudowanych układach nawet punkt sterujący dla kilku obwodów. Dlatego przy osprzęcie elektrycznym zawsze czytam legendę i schemat producenta, a dopiero potem podłączam przewody. W instalacjach grzewczych ta zasada jest jeszcze ważniejsza, bo identyczny symbol potrafi oznaczać zupełnie inną funkcję.

Jak interpretować L w urządzeniach grzewczych

Przy ogrzewaniu temat robi się bardziej praktyczny niż teoretyczny. W kotłach, pompach ciepła, sterownikach pokojowych, siłownikach czy regulatorach temperatury L zwykle oznacza tor zasilania 230 V, ale sposób jego wykorzystania zależy od urządzenia: czasem to zasilanie stałe, a czasem faza przełączana przez przekaźnik lub termostat. Faza przełączana to po prostu przewód fazowy, który pojawia się lub znika po zadziałaniu przełącznika albo przekaźnika.

W instalacjach jednofazowych spotkasz najczęściej układ L, N i PE. W urządzeniach trójfazowych pojawia się L1, L2 i L3, co ma znaczenie zwłaszcza przy grzałkach, większych podgrzewaczach, pompach ciepła i niektórych kotłach elektrycznych. Z punktu widzenia bezpieczeństwa najważniejsze jest to, że niewłaściwe podłączenie fazy może nie tylko unieruchomić urządzenie, ale też uszkodzić elektronikę sterującą.

W praktyce przy ogrzewaniu sprawdzam jeszcze jedną rzecz: czy producent wymaga osobnego przewodu sterującego, czy tylko zasilania. W części regulatorów L zasila moduł, a osobny styk przenosi sygnał do kotła. To właśnie tu najłatwiej o błąd, bo nazwa zacisku wygląda znajomo, ale jego funkcja nie jest już taka sama jak w zwykłej lampie. Stąd już tylko krok do najczęstszych pomyłek, które pojawiają się podczas montażu.

Najczęstsze błędy przy rozpoznawaniu przewodu fazowego

Najczęstszy błąd, który widzę, to poleganie wyłącznie na kolorze żyły. Drugi to mylenie L z N, bo ktoś zakłada, że niebieski przewód zawsze można pominąć jako „mniej ważny”. Trzeci, dużo groźniejszy, polega na łączeniu PE z N albo traktowaniu ochronnego jak roboczego. To działa tylko w wyobraźni, a w instalacji może skończyć się wyzwalaniem zabezpieczeń albo porażeniem.

• Mylenie przewodu fazowego z neutralnym po przeróbkach starej instalacji.
• Zakładanie, że „brązowy zawsze znaczy L”, choć ktoś mógł już wcześniej zmienić układ przewodów.
• Podłączanie urządzenia grzewczego bez sprawdzenia, czy zacisk L jest wejściem, czy wyjściem.
• Ignorowanie różnicy między obwodem jednofazowym a trójfazowym.
• Praca pod napięciem bez sprawdzenia braku zasilania odpowiednim miernikiem.

Jeśli mam wskazać jeden błąd, który kosztuje najwięcej czasu, to jest nim improwizacja przy osprzęcie grzewczym. Lampę da się czasem szybko poprawić, ale w regulatorze, pompie lub kotle pomyłka potrafi zatrzymać cały układ na dłużej. Żeby tego uniknąć, trzeba jeszcze wiedzieć, jak sprawdzić przewód fazowy bez ryzykownych skrótów.

Jak sprawdzić L bez ryzykownych skrótów

Ja nie zaczynam od zgadywania, tylko od odłączenia zasilania i weryfikacji braku napięcia. Do identyfikacji przewodów najlepiej użyć dwubiegunowego testera napięcia albo multimetru o odpowiedniej kategorii pomiarowej, bo prosty próbnik może pokazać wynik, który wygląda wiarygodnie, a w praktyce nim nie jest. Dwubiegunowy tester napięcia to przyrząd, który sprawdza obecność napięcia między dwoma punktami, a nie tylko sygnalizuje zbliżenie do żyły.

1. Wyłącz właściwy obwód w rozdzielnicy.
2. Sprawdź brak napięcia na przewodach i zaciskach.
3. Porównaj oznaczenia na urządzeniu ze schematem producenta.
4. Dopiero wtedy wykonuj połączenie L, N i PE zgodnie z instrukcją.
5. Jeśli cokolwiek się nie zgadza, zatrzymaj się i wezwij elektryka.

Przy urządzeniach grzewczych to szczególnie ważne, bo błąd w podłączeniu wpływa nie tylko na działanie, ale też na bezpieczeństwo pracy całej instalacji. W nowoczesnych domach, gdzie ogrzewanie jest spięte z automatyką i oszczędnym sterowaniem, poprawnie rozpoznany przewód fazowy jest po prostu podstawą, nie dodatkiem. Po takim sprawdzeniu łatwiej zachować porządek także przy kolejnym montażu osprzętu.

Co zapamiętać, zanim podłączysz osprzęt albo sterownik ogrzewania

Najkrótsza odpowiedź brzmi: L to przewód fazowy, N to neutralny, a PE pełni funkcję ochronną. W praktyce to rozróżnienie decyduje o tym, czy urządzenie zadziała prawidłowo, czy tylko „jakoś” zostanie podłączone.

Jeśli pracujesz przy ogrzewaniu, zwracaj uwagę na to, czy L jest zasilaniem stałym, czy fazą przełączaną, oraz czy urządzenie wymaga jednofazowego 230 V, czy trójfazowego z L1, L2 i L3. To drobna różnica na schemacie, ale w realnej instalacji właśnie ona najczęściej rozdziela poprawny montaż od kosztownej poprawki.

W przypadku wątpliwości lepiej przerwać pracę niż dopowiadać sobie funkcję zacisków z pamięci. W elektryce, a szczególnie przy automatyce grzewczej, schemat producenta i poprawny pomiar są ważniejsze niż intuicja.
