Strop łukowy na belkach stalowych - remont i ocena stanu

Łukowy strop oparty na belkach stalowych to rozwiązanie z innej epoki, ale wciąż spotykane w kamienicach, budynkach gospodarczych i domach modernizowanych z szacunkiem do oryginalnej konstrukcji. Najważniejsze jest zrozumienie, jak pracują stal, cegła i zaprawa, bo od tego zależy bezpieczeństwo, zakres remontu i sens ewentualnego wzmocnienia. W tym tekście wyjaśniam, z czego taki strop się składa, gdzie ma sens go zachować, jakie ma ograniczenia oraz jak ocenić go przed pracami.

Czym jest łukowy wariant stropu Kleina

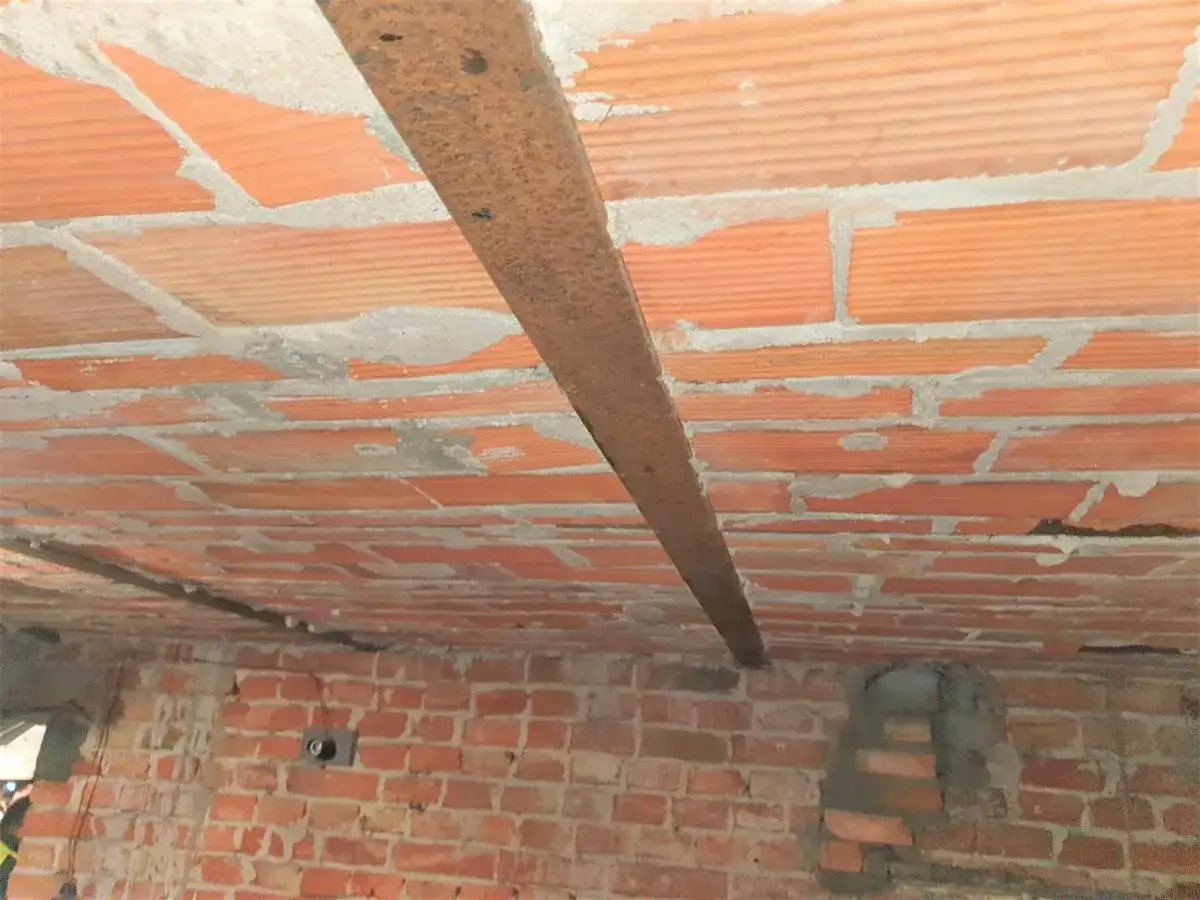

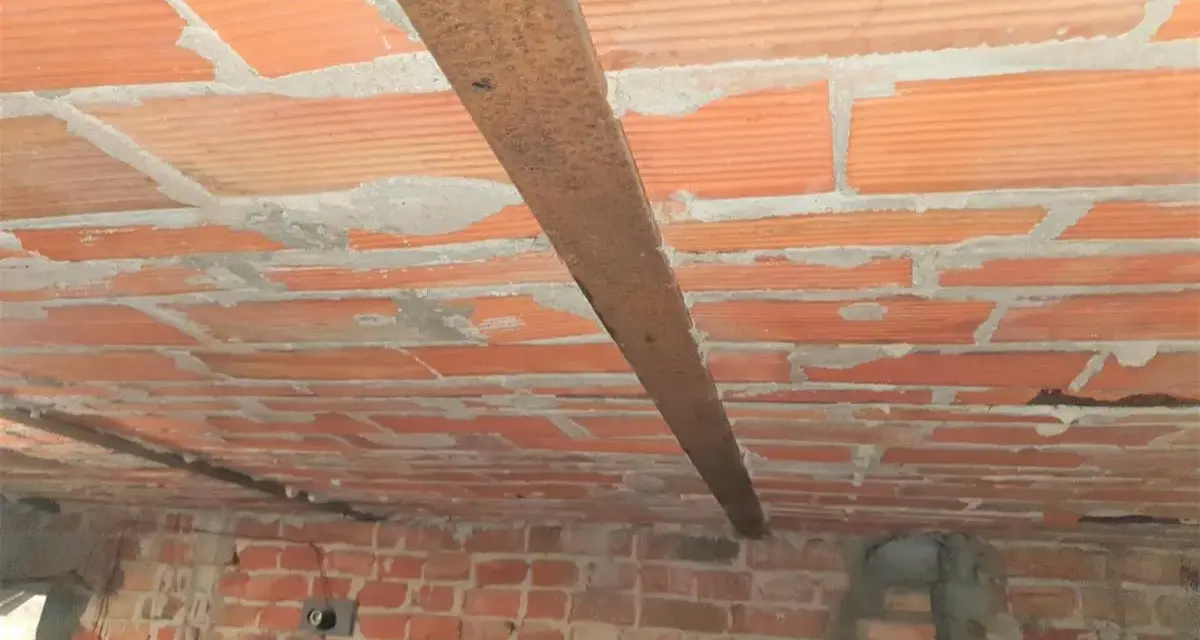

Najprościej mówiąc, to strop ceglany oparty na stalowych belkach, w którym przestrzeń między belkami wypełnia się elementami murowanymi ułożonymi tak, by pracowały jak małe sklepienie. Wariant łukowy różni się od płaskiej odmiany tym, że od spodu widać wyraźny łuk, a nie równą płytę. Właśnie dlatego ten układ bywa mylony ze stropem odcinkowym, choć w praktyce konstrukcyjnej granice między tymi nazwami są dość płynne.

Ja patrzę na taki strop jak na układ dwóch materiałów, które mają różne zadania. Stal bierze rozciąganie i część zginania, a cegła przejmuje ściskanie. To było genialne w swojej prostocie, bo w czasach, gdy nowoczesny beton nie był jeszcze tak powszechny, można było zbudować trwały i dość odporny strop z materiałów dobrze znanych murarzom.

W budynkach z początku i pierwszej połowy XX wieku takie rozwiązanie pojawiało się często tam, gdzie liczyła się dostępność materiału, odporność ogniowa i możliwość pracy w technologii murowanej. Dziś jego znaczenie jest inne: to już nie standard nowej budowy, tylko konstrukcja, którą trzeba rozumieć przed remontem, adaptacją albo wzmacnianiem. To prowadzi wprost do pytania, z czego dokładnie ten strop się składa.

Z czego składa się taka konstrukcja

W środku takiego stropu pracują przede wszystkim dwuteowe belki stalowe. Pomiędzy nimi układa się cegły, najczęściej pełne lub kratówki, a całość wiąże zaprawa oraz zbrojenie w spoinach, zwykle w postaci bednarki albo prętów stalowych. Bednarka to po prostu płaski element stalowy używany do wzmocnienia płyty międzybelkowej, dzięki czemu ceglana część lepiej znosi rozciąganie i pękanie.

• Belki stalowe stanowią główny szkielet nośny.
• Cegły tworzą część wypełniającą i sklepieniową.
• Zaprawa cementowa lub cementowo-wapienna spaja całość.
• Bednarka albo pręty stalowe poprawiają pracę strefy rozciąganej.
• Od góry pojawiają się kolejne warstwy podłogi, a od dołu tynk lub sufit wykończeniowy.

W praktyce spotyka się różne proporcje i rozstawy. Rozstaw belek bywał najczęściej rzędu 100-160 cm, a w niektórych układach dochodził do około 240 cm. Same belki miały zwykle wysokość w przedziale od 80 do 240 mm, choć w starych budynkach wszystko trzeba potwierdzić na miejscu, bo projekty z epoki nie zawsze odpowiadają rzeczywistości po kolejnych przeróbkach. To właśnie z tych szczegółów wynikają późniejsze możliwości obciążania i modernizacji.

Warto też pamiętać, że nie każdy strop z łukiem z cegły na stalowych belkach jest identyczny. Z punktu widzenia remontu liczy się nie nazwa handlowa czy potoczna, ale to, czy belki są zdrowe, jak pracują podpory i czy ceglana część nie została wcześniej osłabiona przez wilgoć albo nieudane naprawy. Skoro konstrukcja jest już trochę rozebrana na części, naturalnie pojawia się pytanie, gdzie spotyka się ją dziś najczęściej.

Gdzie spotyka się go najczęściej i kiedy warto go zachować

Ten typ stropu najczęściej trafia się w starych kamienicach, domach z początku XX wieku, obiektach gospodarczych, piwnicach i budynkach, które przez lata były modernizowane etapami. W takich miejscach strop często przetrwał nie dlatego, że był „niewidoczny”, ale dlatego, że był praktyczny i wystarczająco trwały jak na technologię swoich czasów. Jeśli budynek ma wartościową konstrukcję murowaną, zachowanie takiego stropu bywa rozsądniejsze niż pełna wymiana.

Z punktu widzenia współczesnej modernizacji zachowałbym go szczególnie wtedy, gdy stal nie jest mocno skorodowana, podpory są stabilne, a planowane nowe użytkowanie nie wymaga dużego zwiększenia obciążeń. To rozwiązanie ma też sens ekologiczny. Każdy metr kwadratowy zachowanej konstrukcji to mniej rozbiórki, mniej odpadów i mniej nowych materiałów do wyprodukowania, przewiezienia i zamontowania. W budownictwie zrównoważonym to nie jest detal, tylko realna wartość.

• Warto go zachować, gdy konstrukcja jest nośna i da się ją bezpiecznie naprawić.
• Warto go zachować, gdy budynek ma charakter zabytkowy lub architektoniczny.
• Warto go zachować, gdy nowa funkcja wymaga raczej lekkiego dostosowania niż całkowitej przebudowy.
• Trzeba rozważyć wymianę, gdy korozja belek, deformacje lub zniszczenia są zbyt rozległe.

Właśnie dlatego nie traktuję takiego stropu jak problemu z definicji. Traktuję go jak zasób, który trzeba najpierw dobrze rozpoznać, a dopiero potem ocenić pod kątem obciążeń i bezpieczeństwa. To prowadzi do najważniejszej praktycznej kwestii, czyli do tego, jak naprawdę pracuje i gdzie ma swoje granice.

Nośność, masa i ograniczenia, o których łatwo zapomnieć

Łukowa geometria pomaga cegle pracować głównie na ściskanie, ale nie usuwa wszystkich problemów. Jeśli belki stalowe są osłabione przez korozję albo podpory zaczęły pracować nierówno, pojawiają się ugięcia, rysy i lokalne pęknięcia. W takich stropach nie ma miejsca na myślenie „dorzucę trochę betonu i będzie mocniej”, bo ciężar dodatkowych warstw potrafi szybko zjeść cały zapas bezpieczeństwa.

Najważniejsze ograniczenia są zwykle trzy. Po pierwsze, korozja stalowych belek, która potrafi długo rozwijać się ukryta pod tynkiem. Po drugie, zawilgocenie, bo cegła i stal nie lubią stałego kontaktu z wodą. Po trzecie, niedoszacowanie nowych obciążeń, zwłaszcza gdy ktoś planuje ciężkie wylewki, ścianki działowe albo adaptację pod funkcję bardziej wymagającą niż dawniej. Jeśli dodasz do tego nierównomierne osiadanie murów, masz pełen zestaw problemów, które trzeba najpierw policzyć, a dopiero potem naprawiać.

Dlatego przy takim stropie zawsze zaczynam od diagnozy, nie od projektu nowej podłogi. I właśnie to badanie stanu technicznego najczęściej decyduje o tym, czy konstrukcję da się uratować bez wielkiej ingerencji.

Jak ocenić jego stan przed remontem

W praktyce najlepszy efekt daje spokojny przegląd konstrukcji połączony z odkrywkami. Sam tynk bywa mylący, bo potrafi ukryć rdzę, ugięcia i wcześniejsze naprawy wykonane na skróty. Ja patrzę na taki strop w kilku warstwach, od tego, co widać gołym okiem, po to, co trzeba odsłonić i zmierzyć.

Po takim przeglądzie zwykle zleca się pomiar ugięcia, sprawdzenie grubości i stanu belek oraz analizę miejsc oparcia w ścianach. To ważne, bo strop może wyglądać poprawnie od spodu, a jednocześnie mieć problem tam, gdzie wchodzi w mur. Jeśli chcesz dołożyć nowe warstwy albo zmienić funkcję pomieszczenia, ten etap jest obowiązkowy, nie opcjonalny.

Gdy stan techniczny jest znany, dopiero wtedy ma sens rozmowa o naprawie lub wzmocnieniu. I tu łatwo popełnić błąd, bo wiele osób od razu myśli o ciężkiej płycie lub masywnej wylewce, choć to nie zawsze jest najlepsza droga.

Jak go modernizować bez ryzyka

Najrozsądniejsze modernizacje zaczynają się od naprawy tego, co rzeczywiście jest uszkodzone, a nie od dokładania kolejnych ton materiału. Często wystarcza oczyszczenie i zabezpieczenie stali, uzupełnienie spoin, naprawa ceglanego wypełnienia oraz wymiana warstw podłogowych na lżejsze. Jeśli potrzebne jest wzmocnienie większego zakresu, stosuje się rozwiązania projektowane indywidualnie, na przykład zespolenie z nową płytą lub lokalne wzmocnienia belek.

• Usuwam źródło wilgoci, zanim zacznę naprawiać sam strop.
• Nie dokładam ciężkiej wylewki bez obliczeń nośności.
• Przy zmianie podłogi wybieram lekkie warstwy i systemy suche tam, gdzie to możliwe.
• Nie podkuwam łuków i nie wycinam cegieł bez projektu naprawy.
• Przed zmianą układu ścian sprawdzam, czy nie obciążam miejscowo belek bardziej niż przewidziano.

W praktyce dobrze sprawdzają się lekkie wypełnienia, suchy jastrych, warstwy akustyczne o niskiej masie i rozwiązania odwracalne. To szczególnie ważne, jeśli budynek ma zachować oryginalny charakter i jednocześnie spełniać współczesne wymagania użytkowe. Właśnie tu widać różnicę między remontem świadomym a remontem „na szybko”: pierwszy szanuje pracę starej konstrukcji, drugi zwykle ją przeciąża.

Jeżeli konstrukcja ma dostać nowe funkcje, na przykład ogrzewanie podłogowe albo cięższe wykończenie, projekt powinien uwzględniać rzeczywisty stan belek, podpór i ścian. Dzięki temu da się połączyć bezpieczeństwo z wygodą użytkowania, bez wywracania całego wnętrza do góry nogami. To z kolei prowadzi do szerszego pytania, czy taki strop ma jeszcze sens z perspektywy współczesnego, bardziej ekologicznego budownictwa.

Dlaczego warto myśleć o nim jak o zasobie, nie problemie

W nowoczesnym i ekologicznym budownictwie coraz częściej liczy się nie tylko to, co nowe, ale też to, co można sensownie zachować. Strop ceglano-stalowy jest dobrym przykładem takiego podejścia, bo ma w sobie dużo materiału, którego nie trzeba od razu wyrzucać. Jeśli działa poprawnie, jego renowacja bywa po prostu lepsza niż wymiana, bo ogranicza odpady, transport i zużycie nowych surowców.

Jest w tym jeszcze jedna korzyść, którą lubię podkreślać: stare konstrukcje uczą pokory wobec materiału. Widzisz wyraźnie, że nie każdy problem rozwiązuje się grubszą warstwą betonu. Czasem lepsza jest drobna, dobrze przemyślana naprawa, czasem lekkie dołożenie warstw użytkowych, a czasem pozostawienie cegły i stali w formie widocznej, jeśli stan techniczny na to pozwala. To właśnie dlatego taki strop dobrze pasuje do współczesnej myśli o adaptacji, odzysku i rozsądnym wykorzystaniu istniejących zasobów.

Jeśli budynek ma zostać użyty długoterminowo, najwięcej zyskuje się nie na spektakularnej przebudowie, tylko na spokojnym dopasowaniu nowej funkcji do starej, sprawdzonej konstrukcji. To podejście jest mniej efektowne na zdjęciu z remontu, ale zwykle znacznie lepsze w eksploatacji.

Co zapamiętać przed decyzją o remoncie

Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: najpierw diagnoza, potem obciążenia, dopiero na końcu wykończenie. Przy łukowym stropie opartym na stalowych belkach ta kolejność naprawdę ma znaczenie, bo błędna decyzja na początku potrafi kosztować więcej niż sam remont.

W dobrze zachowanym obiekcie taki strop może jeszcze długo pracować bezpiecznie, ale tylko pod warunkiem, że nie potraktuje się go jak zwykłej przestrzeni do zalania betonem. Gdy znamy jego geometrię, stan stali i warunki oparcia, łatwiej dobrać lekkie, sensowne rozwiązania, które nie zniszczą tego, co w konstrukcji najcenniejsze.

Jeśli planujesz modernizację, adaptację albo ocenę nośności, zacznij od oględzin i inwentaryzacji. To najkrótsza droga do decyzji, która będzie bezpieczna, rozsądna i zgodna z duchem oszczędnego gospodarowania materiałem.
